制造智库【第5期】丨行星锥齿轮减速机构(三)

大家好，欢迎来到制造智库。上一期内容，已经详尽地介绍了行星锥齿轮减速机构中行星架的工艺与仿真加工。本期，我们将继续讨论减速机构中齿圈的加工，主要涉及工艺分析与仿真加工两大部分，接下来让我们一起探索这些精彩内容。

本期零件介绍：

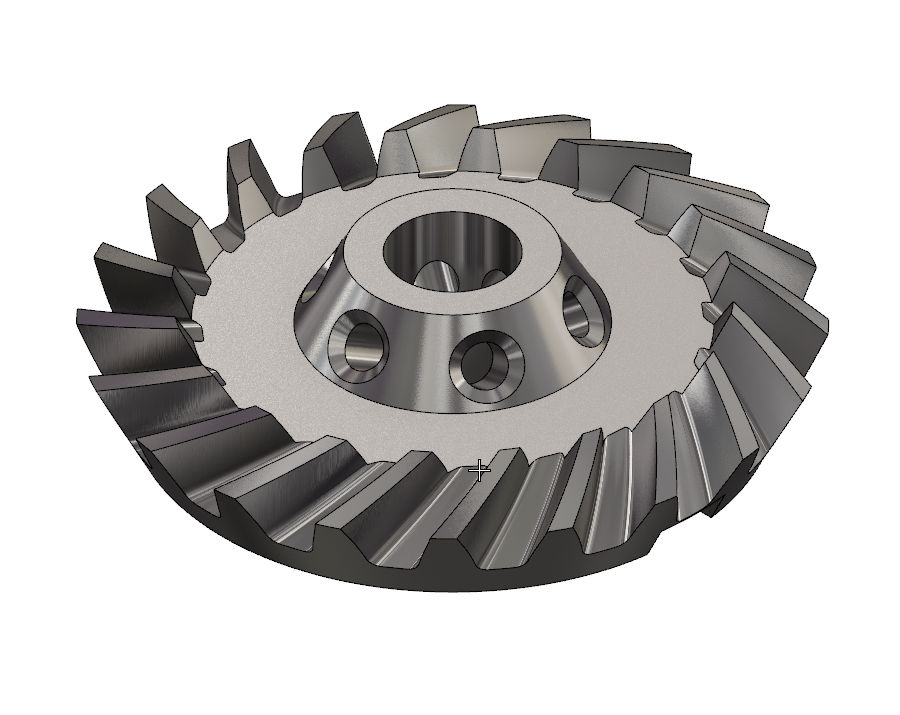

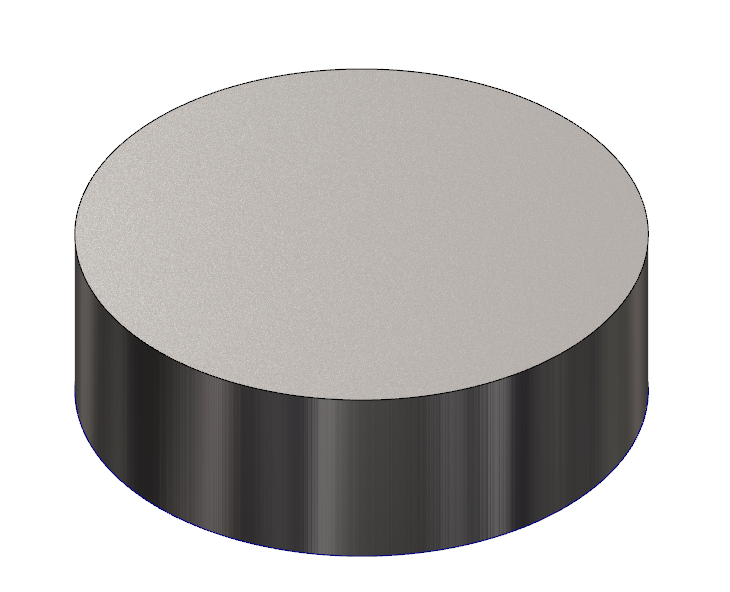

齿圈	毛坯：铝合金 ⌀252X84

设备：卧式数控车床、五轴立式加工中心

夹具：三爪卡盘、夹持工装

刀柄：BT40弹性刀柄、BT40热缩刀柄

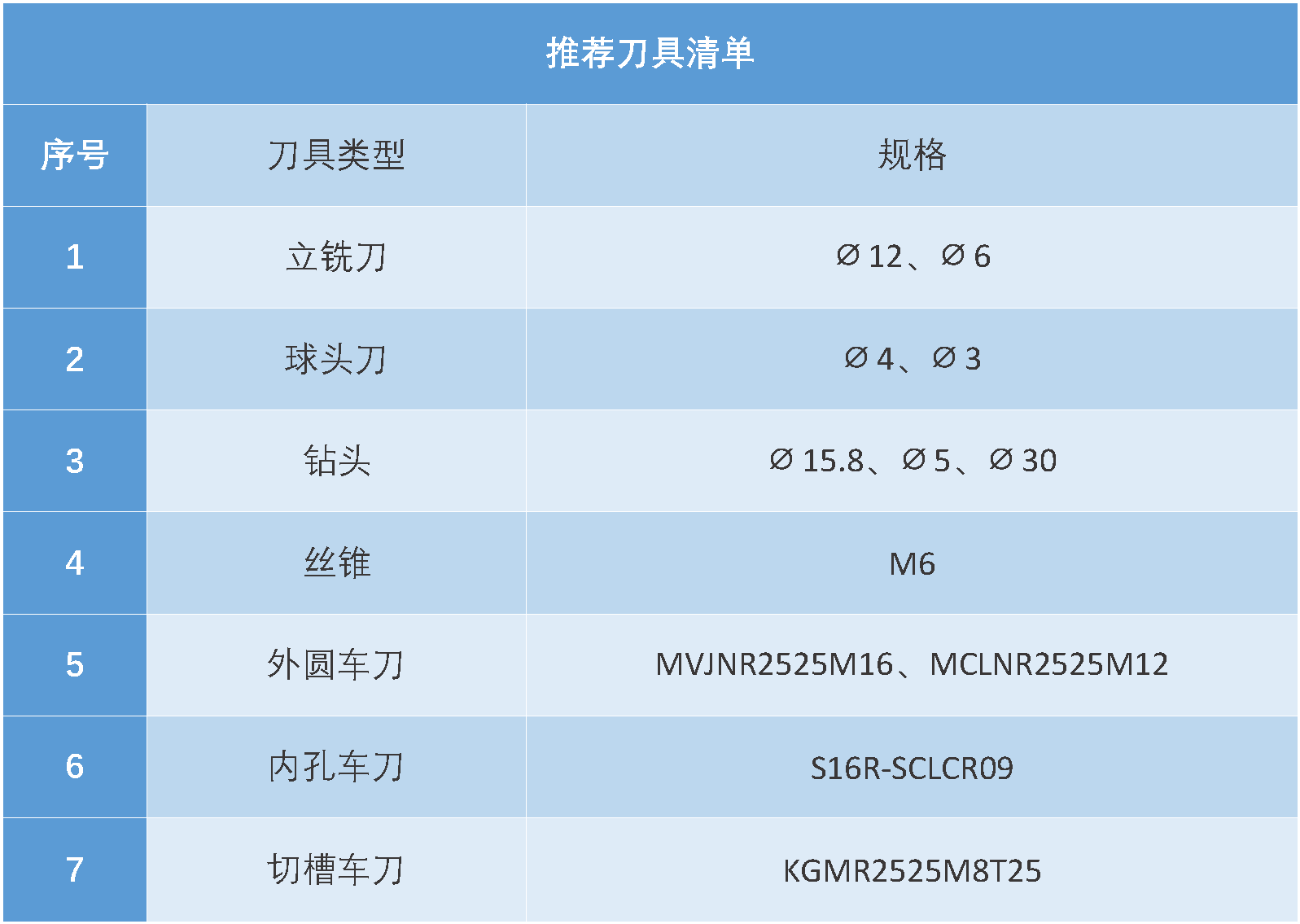

使用刀具：

工艺分析：

在本次的工艺讲解中，首先采用数控车床对零件的原始毛坯进行初步加工。在加工过程中，特别预留出了用于后续加工使用的夹持台，以便在后续的加工过程中能够稳固的夹持零件。

完成车床工序后，接下来使用五轴铣床配置三爪卡盘进一步加工，利用之前预留的夹持台进行夹持即可，首先对零件的顶部特征进行加工，以确保其形状和尺寸满足要求。

当顶部特征的加工完成后，可以使用软钳口内撑零件进行加工，但在本次的讲解中将使用工装夹持加工，即可以固定零件，避免在加工过程中发生位移现象，又可以快速精准的找正零件，使用三爪卡盘夹持工装，对零件底部与行星架装配的位置进一步加工即可。

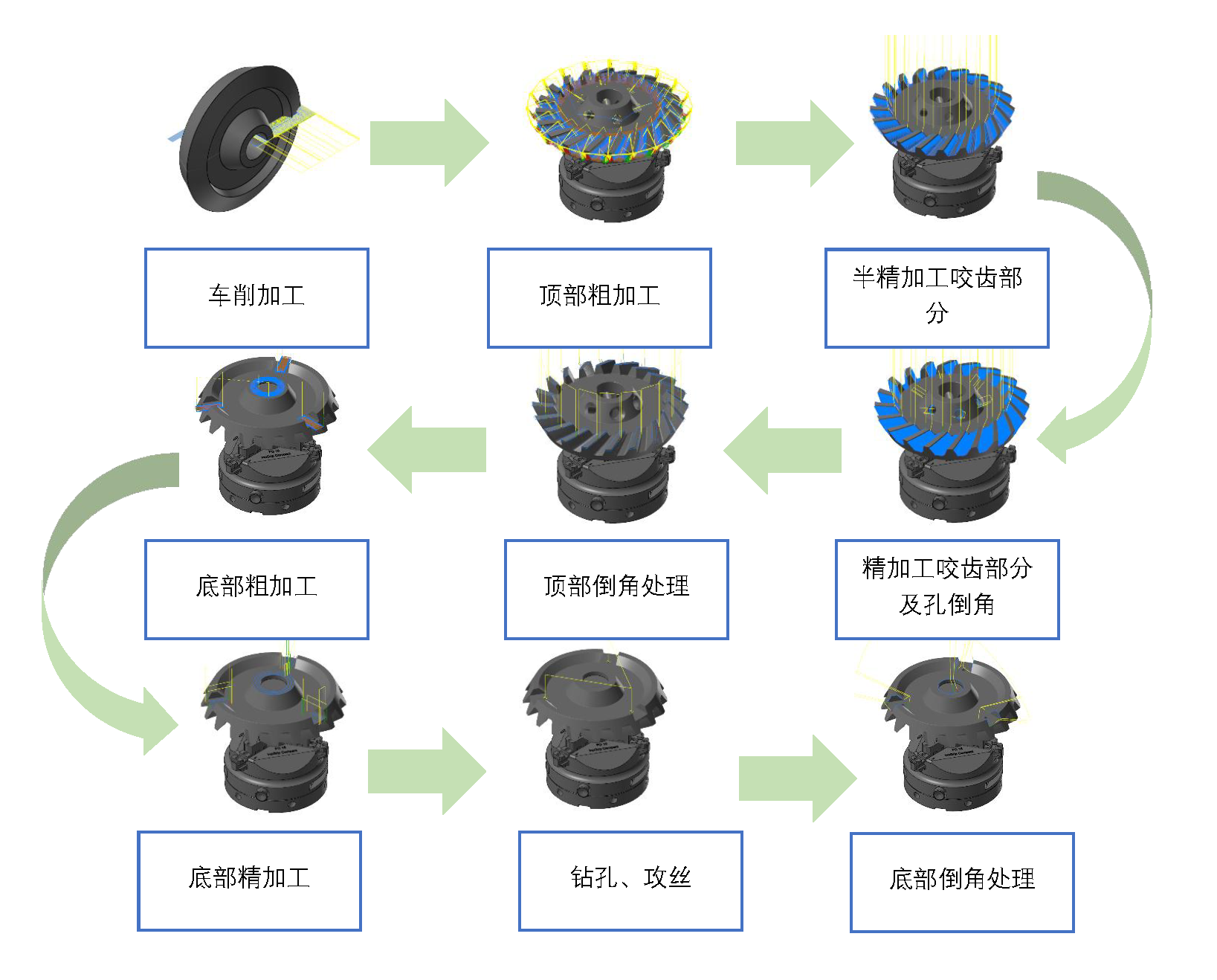

工艺步骤：

仿真加工讲解视频：

感谢您阅读本期技术文章！如果您有任何疑问或需要进一步了解，敬请持续关注“Mastercam 昊威科技”公众号。
