大家好,欢迎来到制造智库。上一期内容,已经详尽地介绍了行星锥齿轮减速机构中三个关键零件的加工所需条件。本期,我们将深入讨论减速机构中行星架的加工,主要涉及工艺分析与仿真加工两大部分,接下来让我们一起探索这些精彩内容。
本期零件介绍:

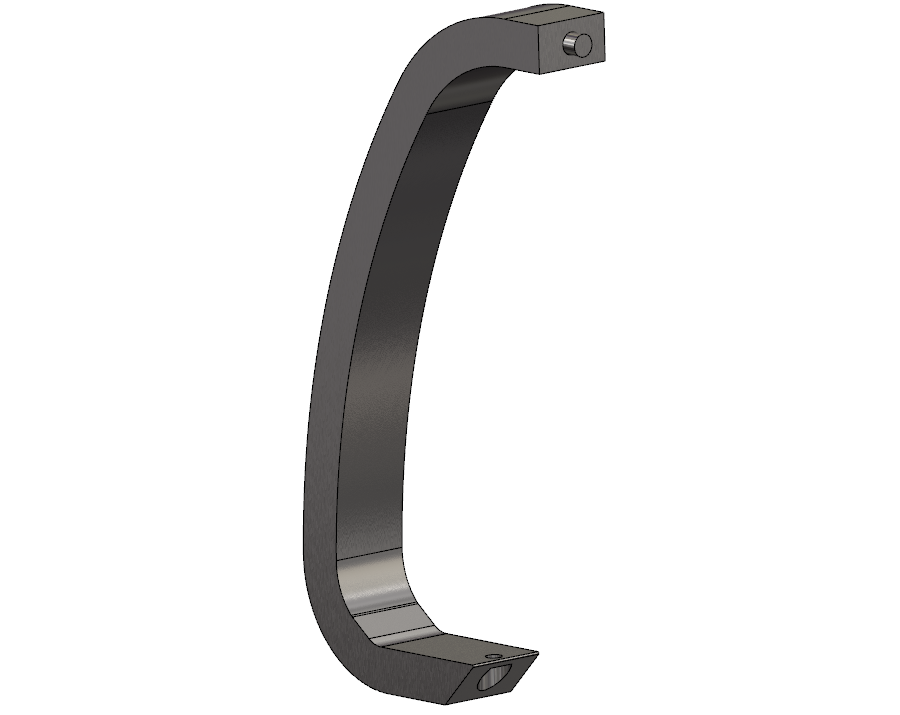

行星架 |
毛坯:铝合金250X170X34 |
设备:五轴立式加工中心
夹具:LANG牌虎钳配装咬痕夹持钳口
刀柄:BT40热缩刀柄

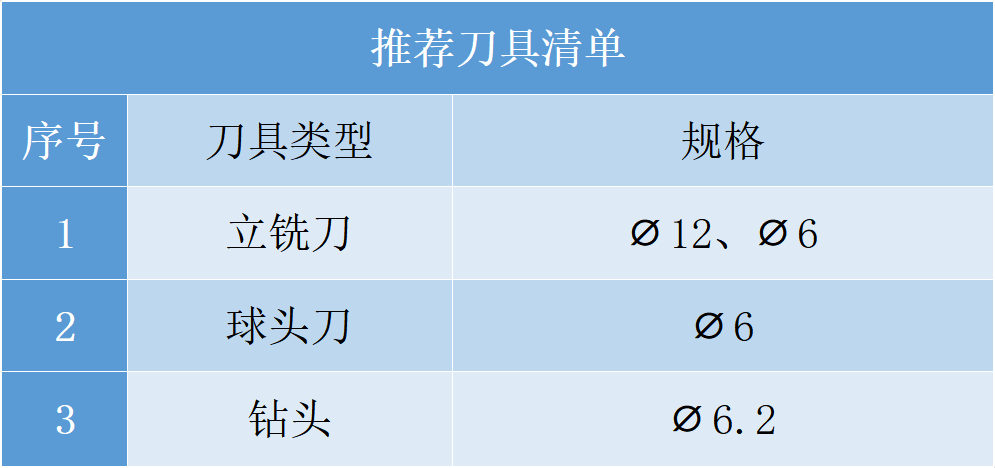

使用刀具:
工艺分析:
在本次的加工方案中,我们采用了一种高效的加工方法:通过连接筋拉断的方式来完成行星架的加工。这种加工方法允许我们在一次装夹中完成零件所有特征的加工,极大地提高了加工效率。具体来说,我们只需根据行星架的形状合理设置连接筋的厚度和间距。这样一来,在加工完成后,我们就可以轻松地将连接筋折断,然后对行星架进行必要的后处理。
通过采用这种连接筋拉断的加工方式,不仅确保了行星架的加工质量、形位尺寸,还简化了生产流程,缩短了生产周期,从而在保证产品质量的同时,也实现了生产效率的提升。

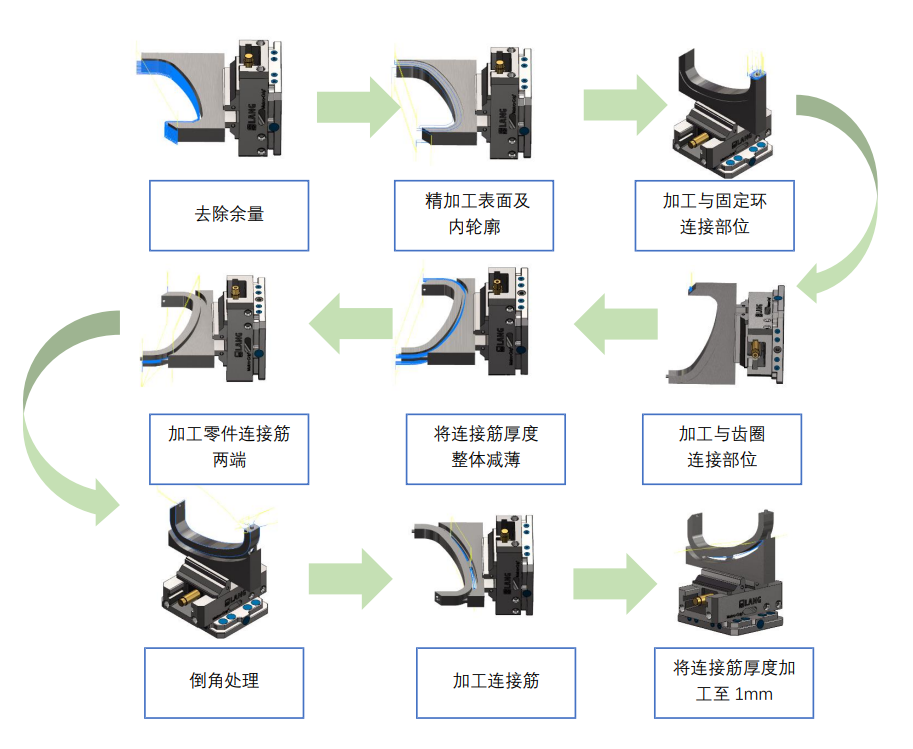

工艺步骤:
仿真加工讲解视频:
