在现代机械传动的领域，行星锥齿轮减速机构以其卓越的承载能力、高效率和精准的减速性能，成为了众多高精尖行业不可或缺的核心部件。

       行星锥齿轮减速机构由太阳轮、多个行星轮、行星架、齿圈组成，融合了锥齿轮和行星齿轮的优势，可在小体积内实现高减速比。这种设计承载能力强，效率高，且因多路分流使载荷均匀，从而增强了耐用性。

       在本期案例中，我们将依据行星锥齿轮减速机的原理，构建一个具备相同部件并能够实现传动功能的模型。同时，考虑到加工的便利性，我们对零件进行了适当的修改。

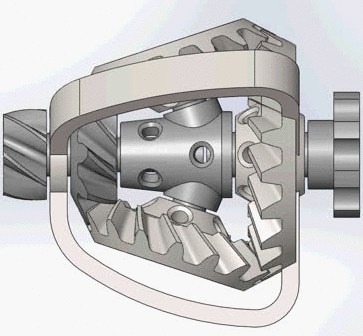

行星锥齿轮减速机构的传动系统仿真动画

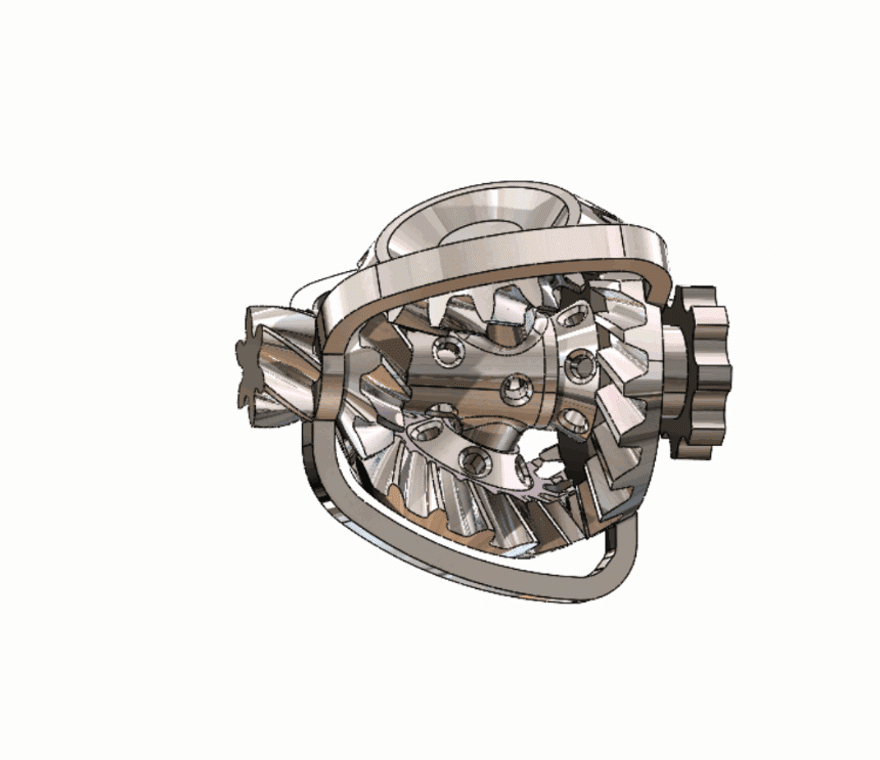

行星锥齿轮减速机构的解体运动仿真动画

       考虑到加工和组装的便捷性，我们将该装置拆分为13个单独的零件。在本期案例中，我们将重点介绍其中三个零件的加工。

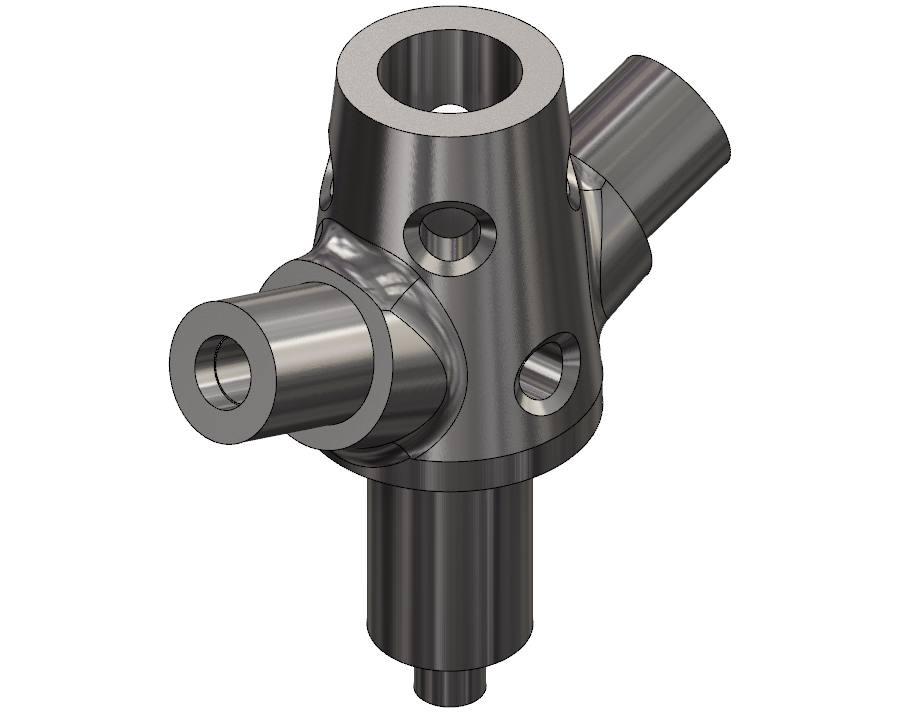

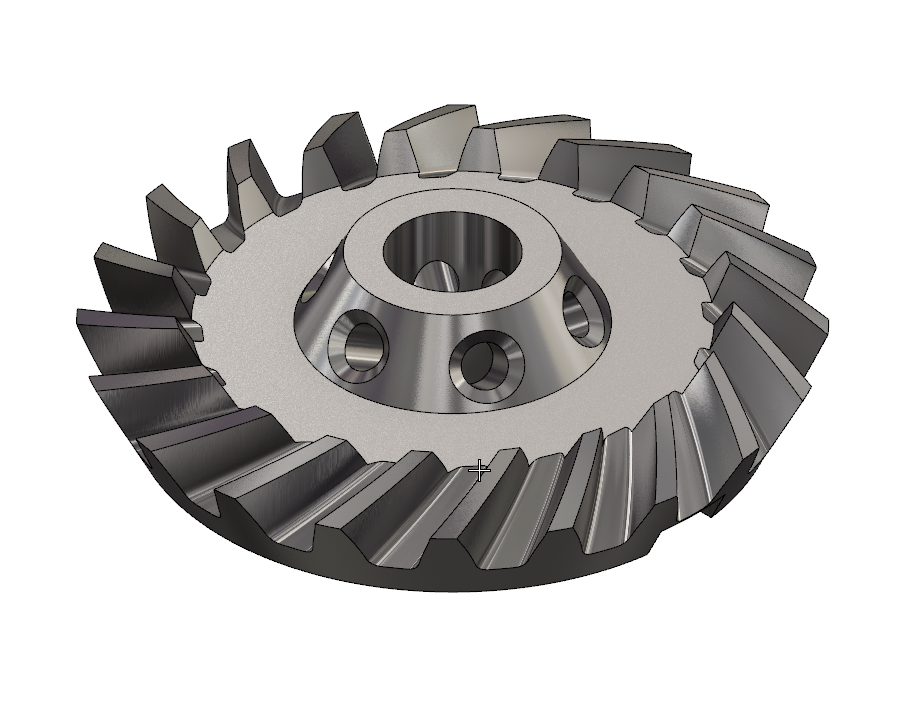

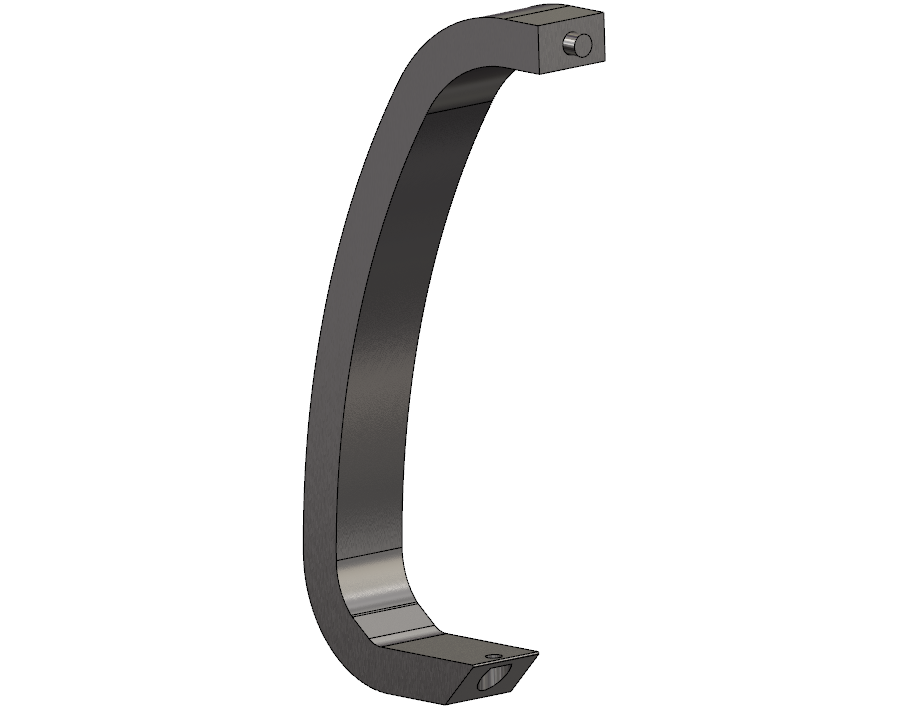

                                                               △行星架                                      △行星齿圈                                 △减速器主干

       接下来，我们看下完成行星锥齿轮减速机构部分零件加工所需要的工具和材料。

设备：五轴立式加工中心、卧式数控车床

毛坯材质：2A12铝合金

       2A12铝合金因其结合了高强度和轻质的优势，在航空航天及交通运输领域应用广泛。该合金可通过热处理来增强其机械性能，以满足对结构零件的高端要求，并且具有良好的机加工特性。

毛坯：（单位mm）

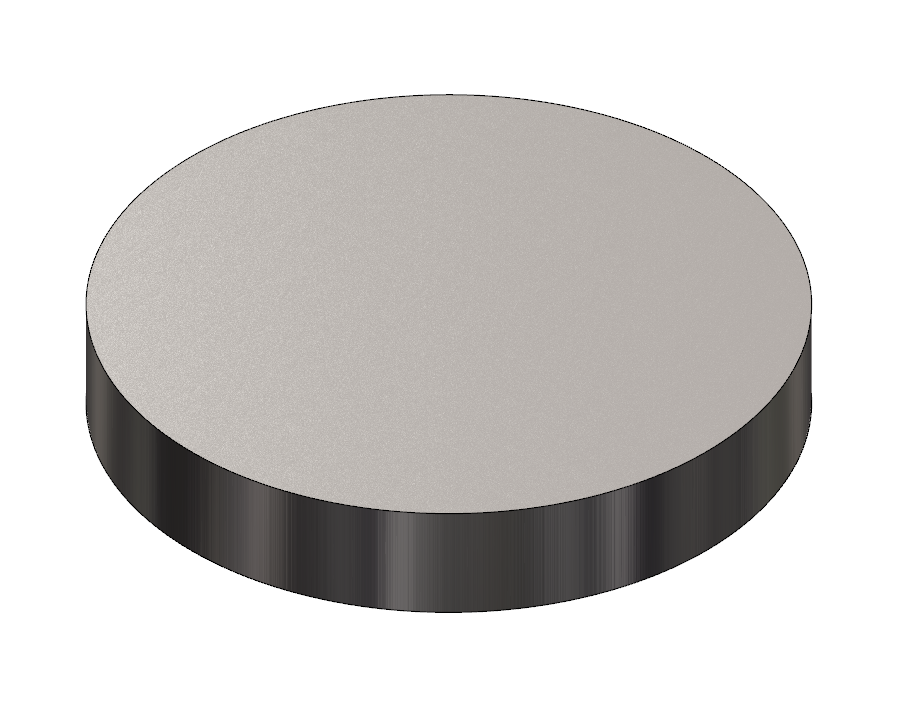

▽行星架                                      ▽行星齿圈                                ▽减速器主干

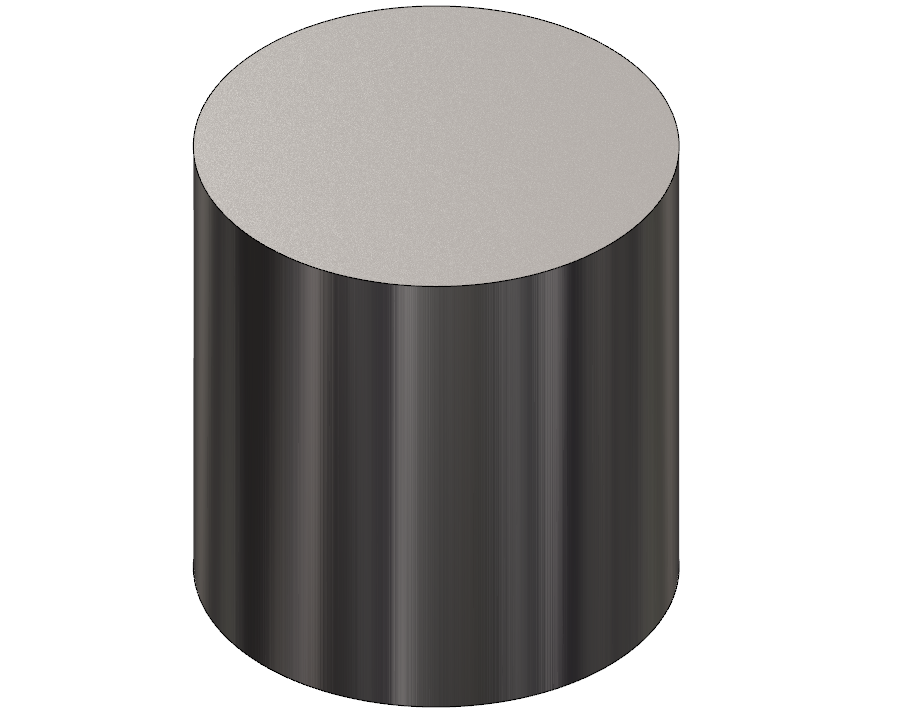

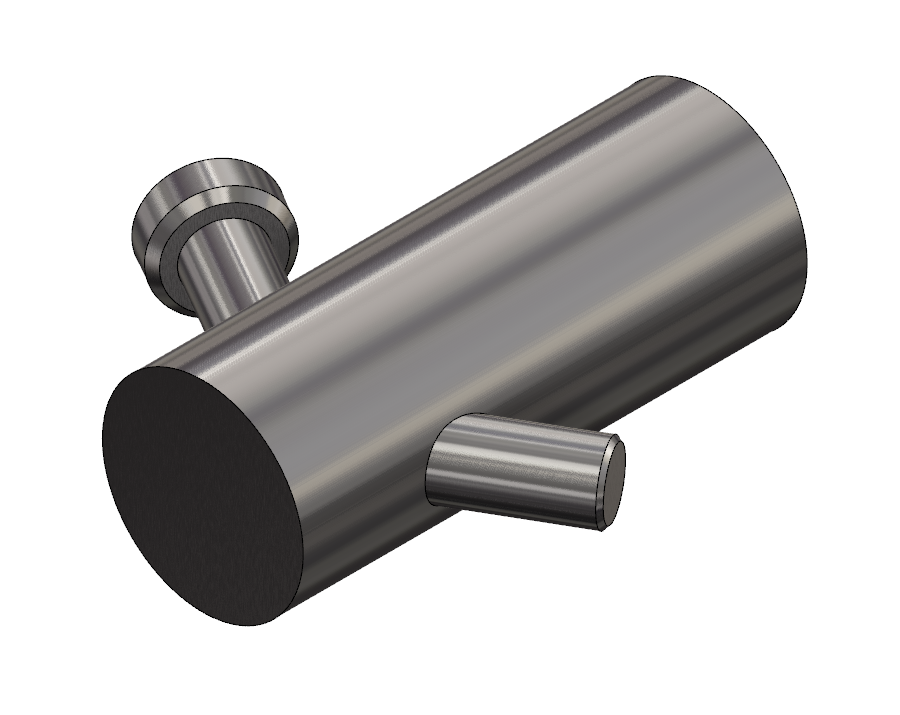

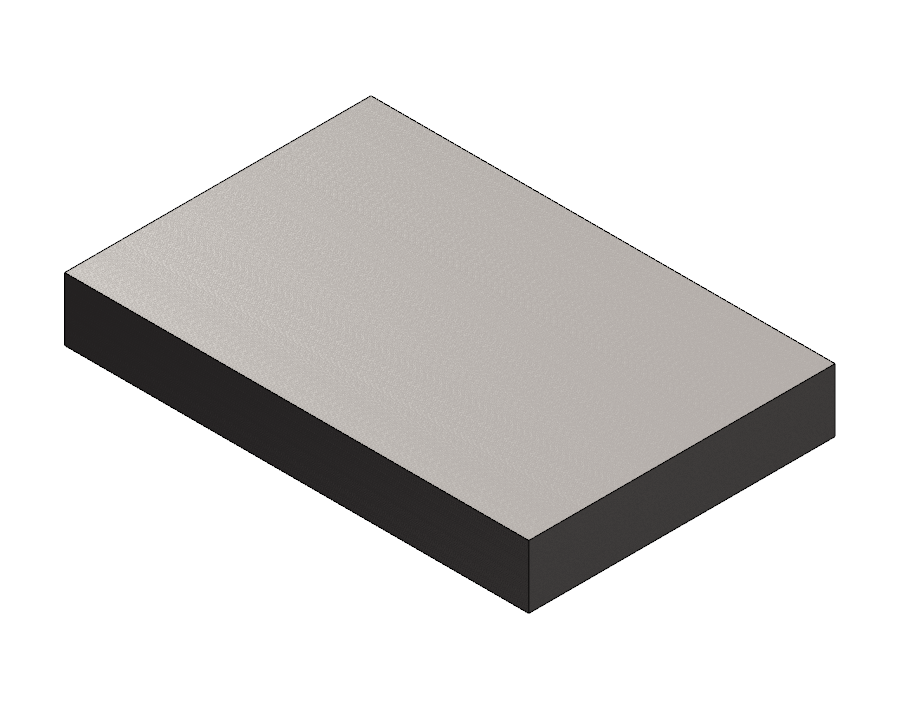

△250X170X34                                △⌀252X84                              △⌀200X212

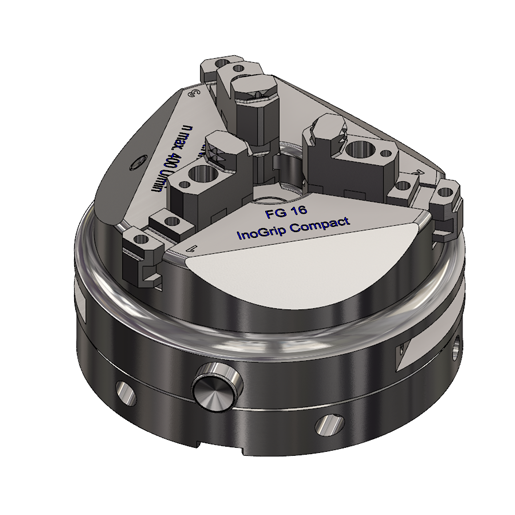

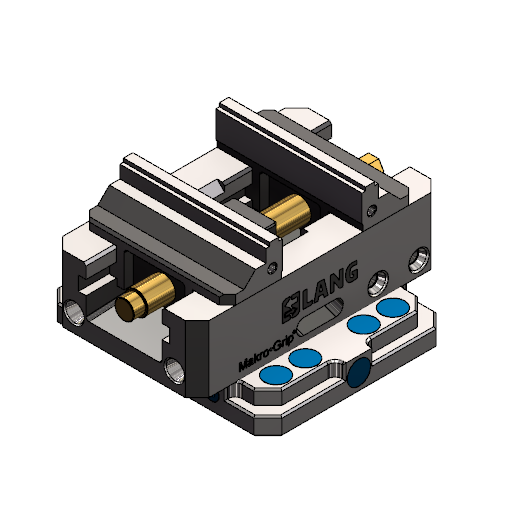

夹具：Lang牌虎钳配装咬痕夹持钳口、三爪卡盘

工装：用于行星齿圈加工

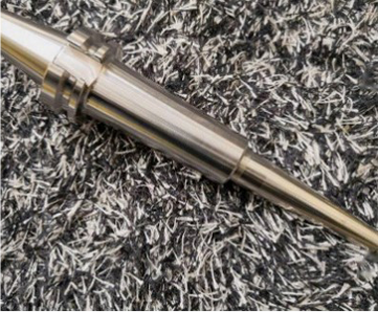

刀柄：BT40弹性刀柄、BT40热缩刀柄

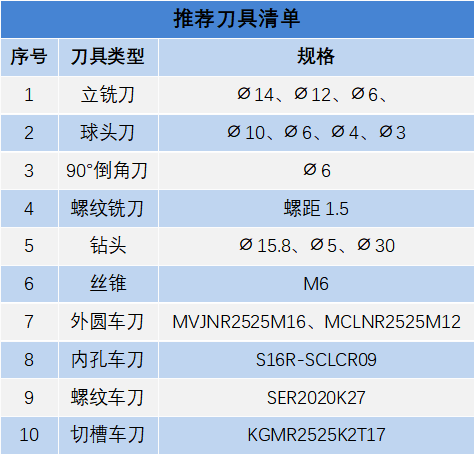

刀具:

       感谢您阅读本期的技术文章，请关注我们下一期的内容（行星架的加工工艺分析、加工策略应用技巧、仿真验证等多个环节）。如果您有任何疑问或需要进一步了解，请持续关住“Mastercam 昊威科技”公众号。
