在车削加工编程中，随着产品的加工难度越来越高，在一次装夹中往往需要使用到多把刀具来完成当前工序，此时“参考点”位置的选择尤为重要。当您在编制刀路轨迹时，如遇到由“参考点”引起的刀具与工件产生碰撞、过切等问题，大多数情况下只需要调整“参考点”选项即可轻松完成刀路的安全优化。“参考点”功能的应用，可以有效简化编程流程，提高编程效率。

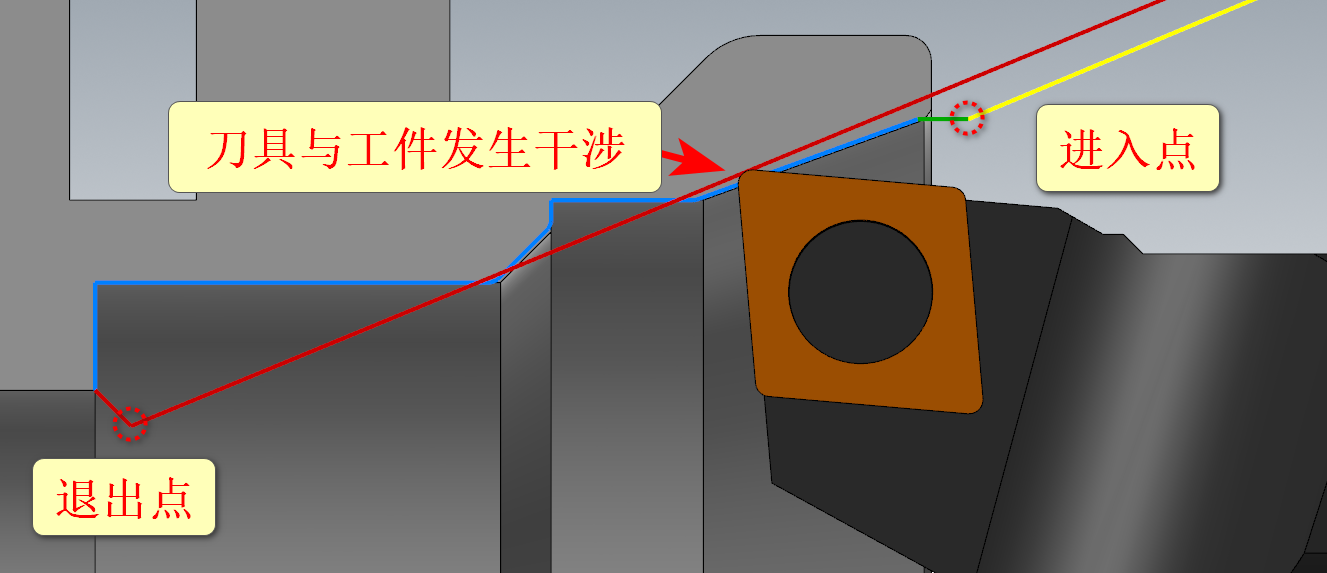

在程序编制时应主动确认刀具路径中“进入点”与“退出点”的位置合理性，案例中的刀具在“退出点”回零的过程中与工件发生了干涉，当我们遇到类似的问题时，该如何创建高效且安全的刀具路径呢？

Mastercam 在“车削”环境中支持自定义刀具路径“参考点”，开启该功能并根据加工需求设定相关参数即可轻松完成刀具路径的安全优化。

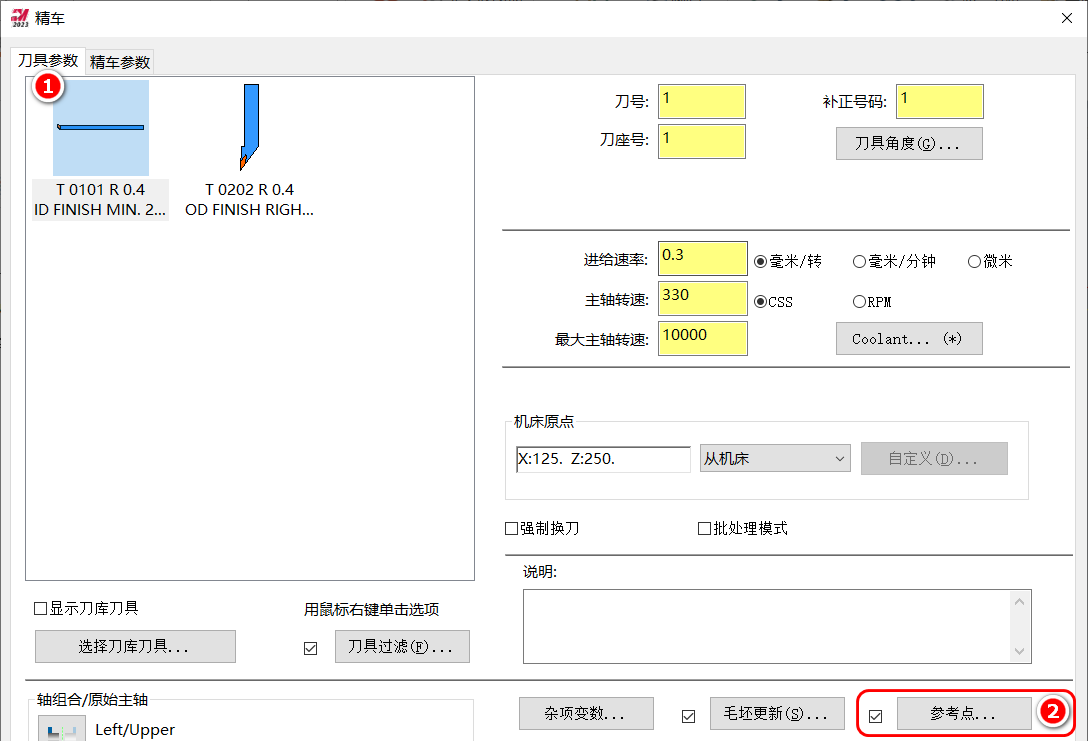

Step1：在此使用Mastercam 2023版本“精车”策略演示，在“刀具参数”页面开启“参考点”功能；

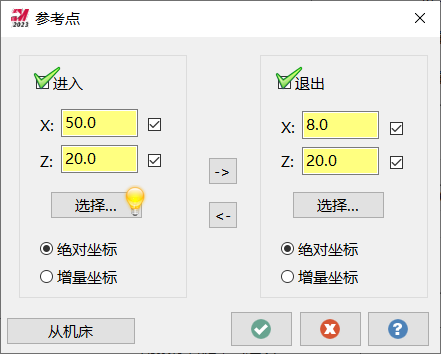

Step2：根据加工需求设定“进入点”/“退出点”参数；

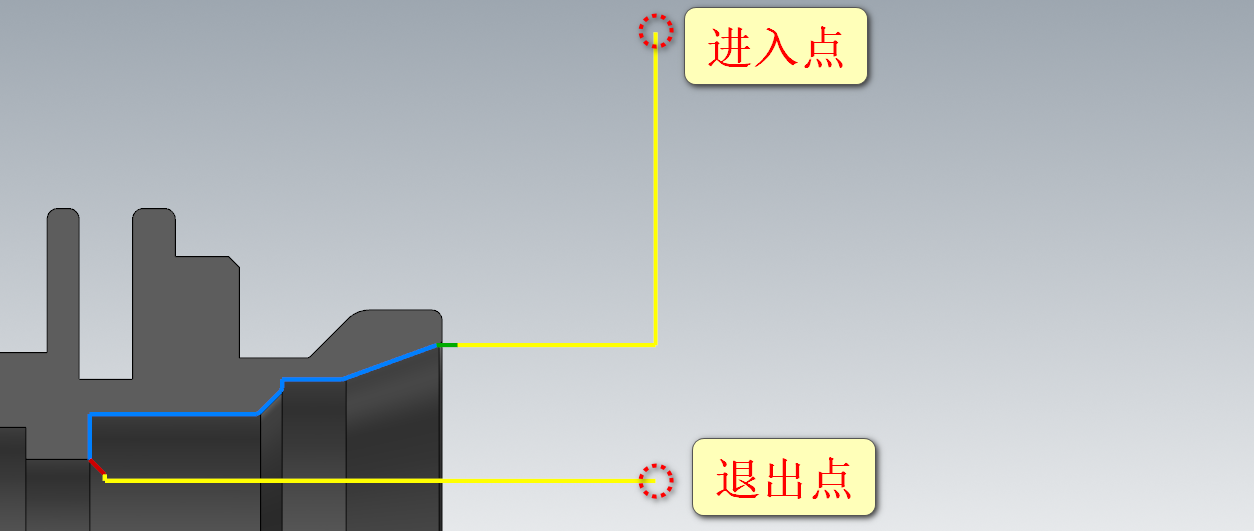

Step3：应用“参考点”功能后优化的刀路轨迹，此时的“退出点”设定在工件之外，避免了在回零时刀具与工件发生的碰撞。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
