在车削加工编程中，随着产品加工难度越来越高，延伸或缩短加工轮廓线的需求也逐渐增加。当您在刀路轨迹编制时，如在加工轮廓的始末遇到欠切或过切问题，大多数只需要使用“调整外形线”功能即可轻松完成对刀具路径的优化,无需人工修改图素。“调整外形线”功能的应用，可以有效简化编程流程，提高编程效率。

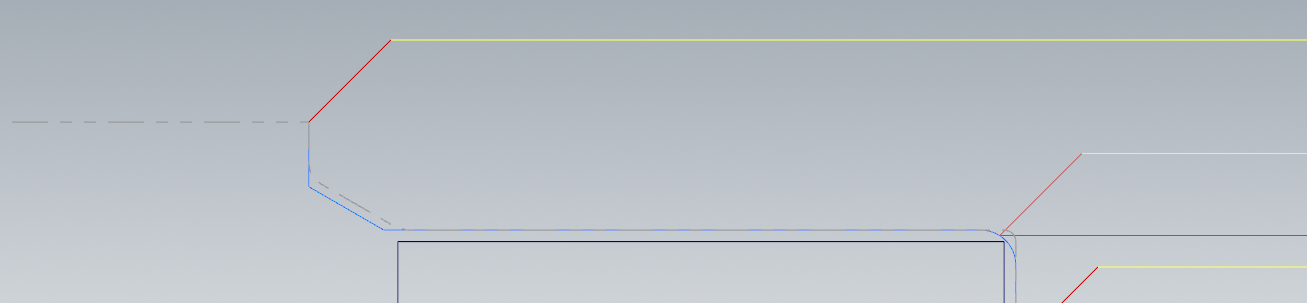

观察图示案例中的粗车操作，可以发现在加工轮廓的末尾存在欠切问题。当我们遇到类似的问题时，该如何高效创建安全的刀具路径呢？

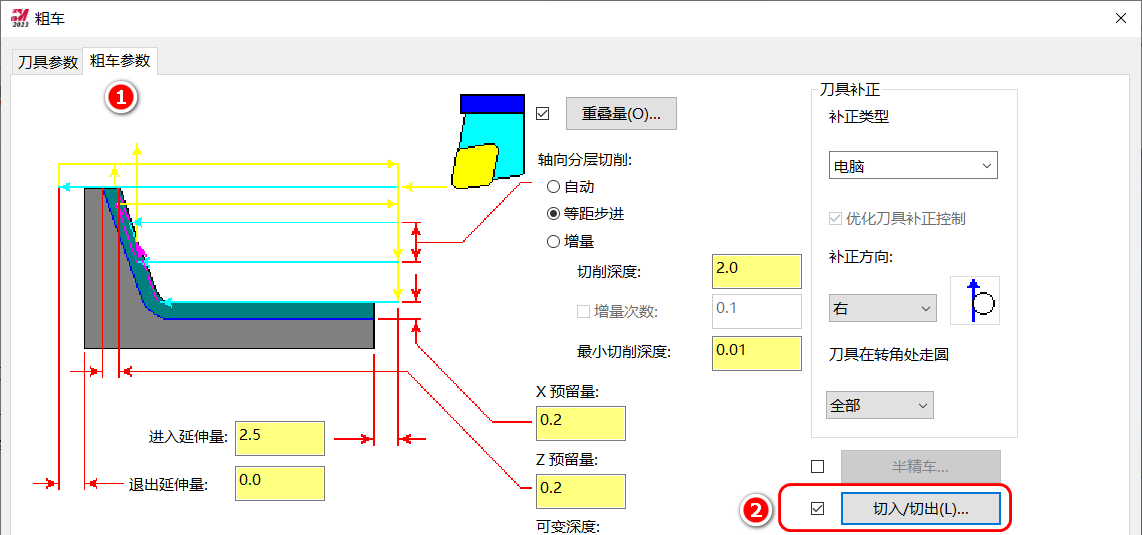

Step1：在此使用Mastercam 2023版本“粗车”策略演示，在“粗车参数”页面开启“切入/切出”功能；

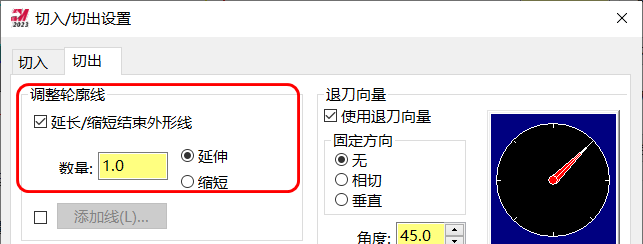

Step2：在切出设置中“延伸结束外形线”；

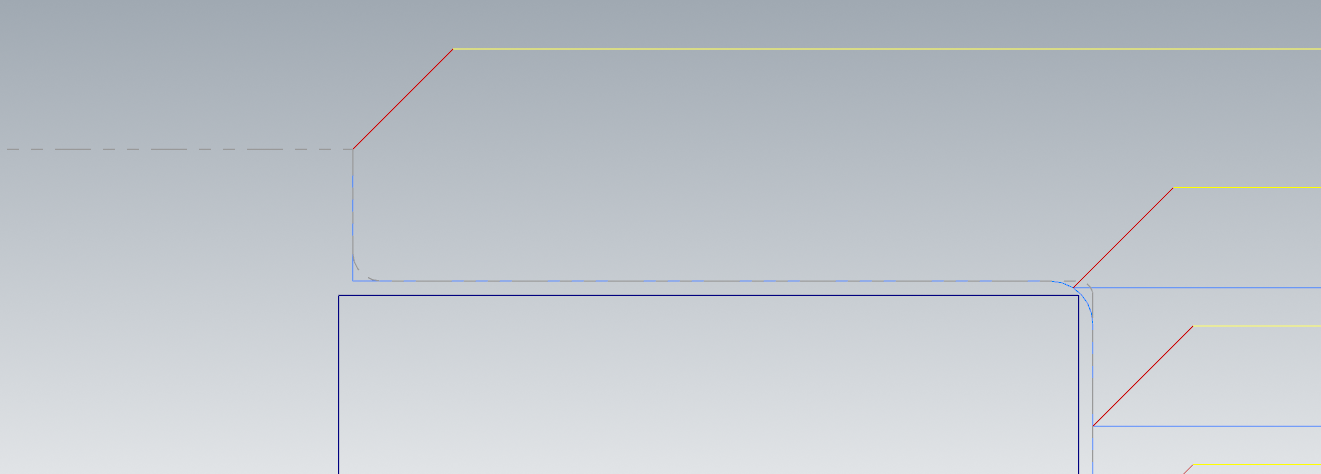

Step3：使用“延伸结束外形线”功能优化后的刀具路径；

Step4：如对延伸有角度要求，可使用“添加线”功能。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
