对于使用线框图形分割实体面，Mastercam 2023 引入了新的选择过程。在选择目标特征后，需要在“分割图形”选项中去添加线框或实体边缘，提供了更灵活选择方法。本篇为大家介绍 Mastercam 2023 “改进分割实体面工作流”，增强后的功能将会给您在设计方面带来更好的应用体验。

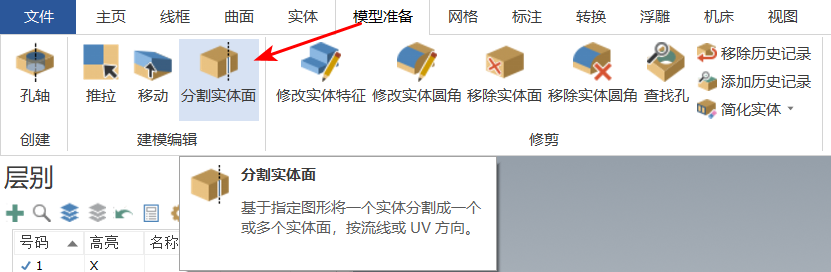

Step1：在“模型准备”选项卡选择“分割实体面”，启用此功能；

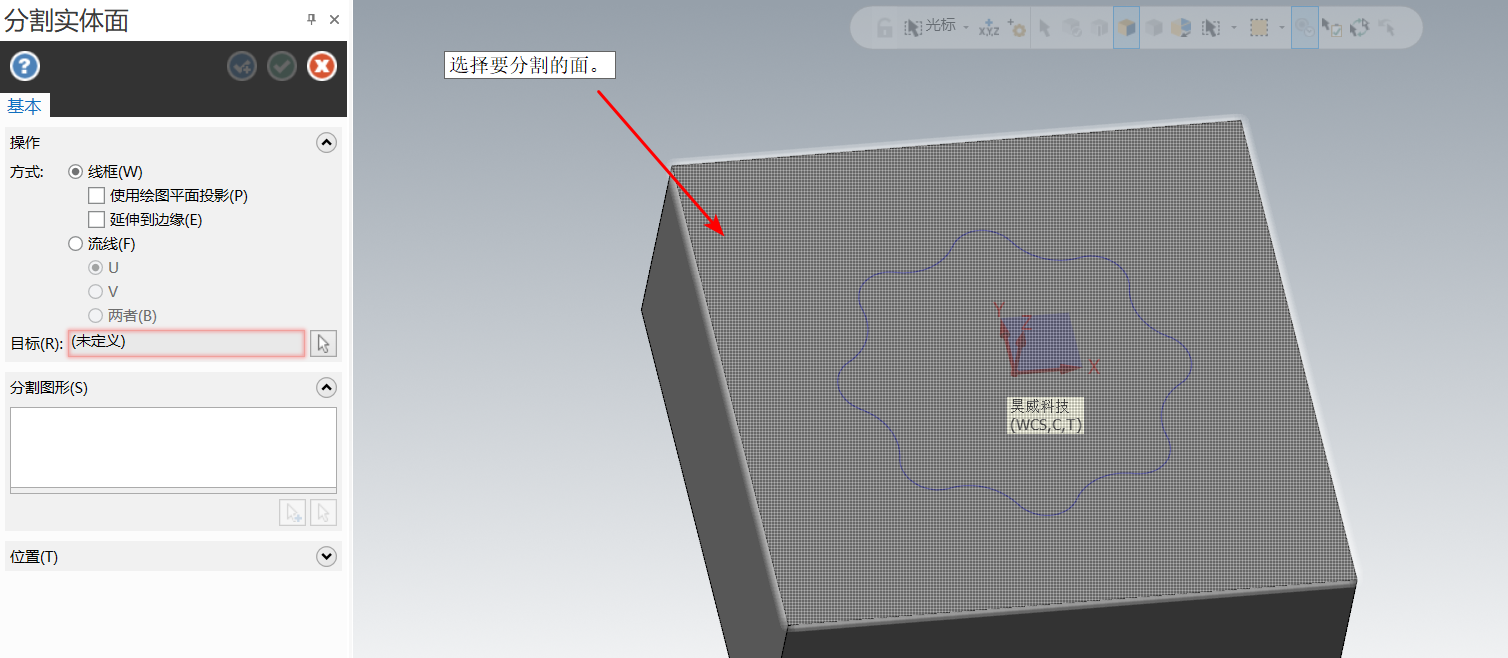

Step2：此处演示选择该实体顶面作为“目标”；

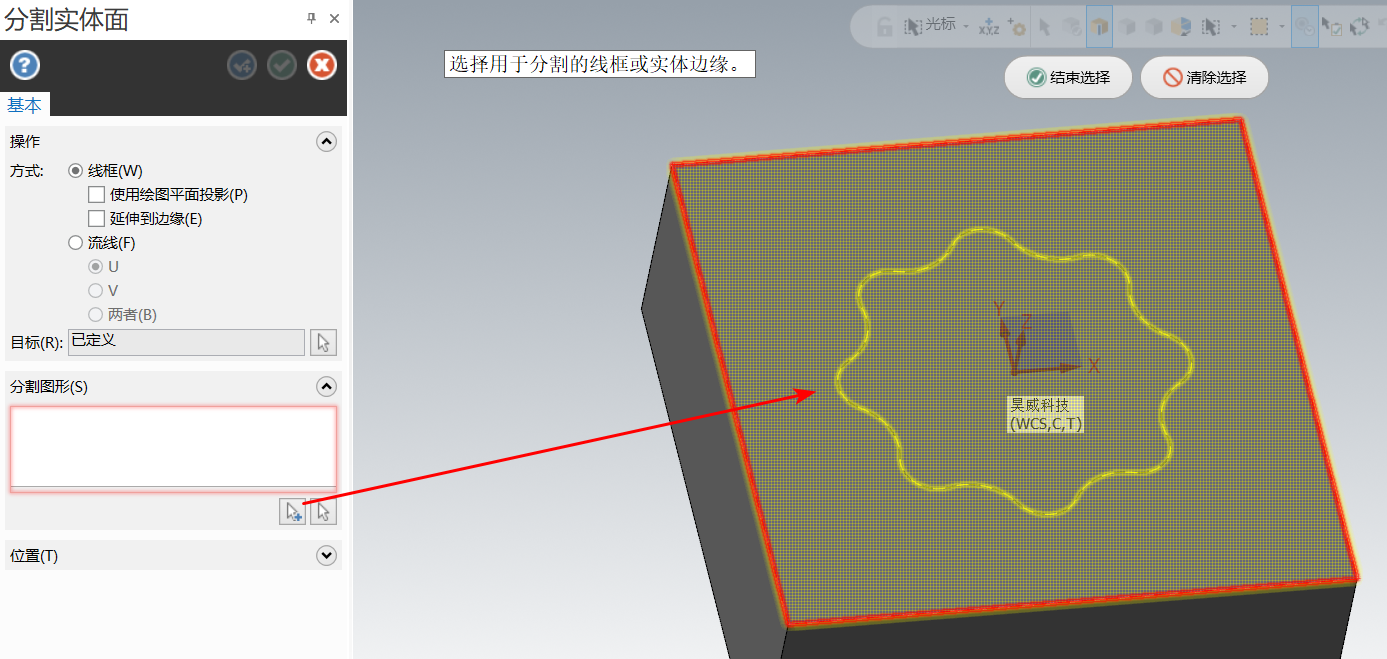

Step3：在此拾取该高亮线框作为“分割图形”（该选项为新增强参数）；

Step4：完成参数设置后点击确定按钮，分割后的实体面如下图所示；

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
