“添加历史记录”中“孔检测”功能在Mastercam 2023版本已分解为独立的“查找孔”功能，可使用该功能在没有“历史记录”的一个或多个实体主体中检测“孔特征”，本篇为大家介绍 Mastercam 2023 "在实体主体中检测孔"，此功能将会给您在设计方面带来更好的应用体验。

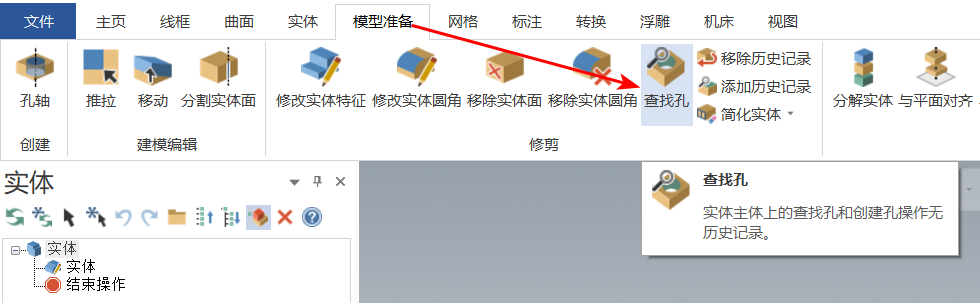

Step1：在“模型准备”选项卡选择“查找孔”，启用此功能；

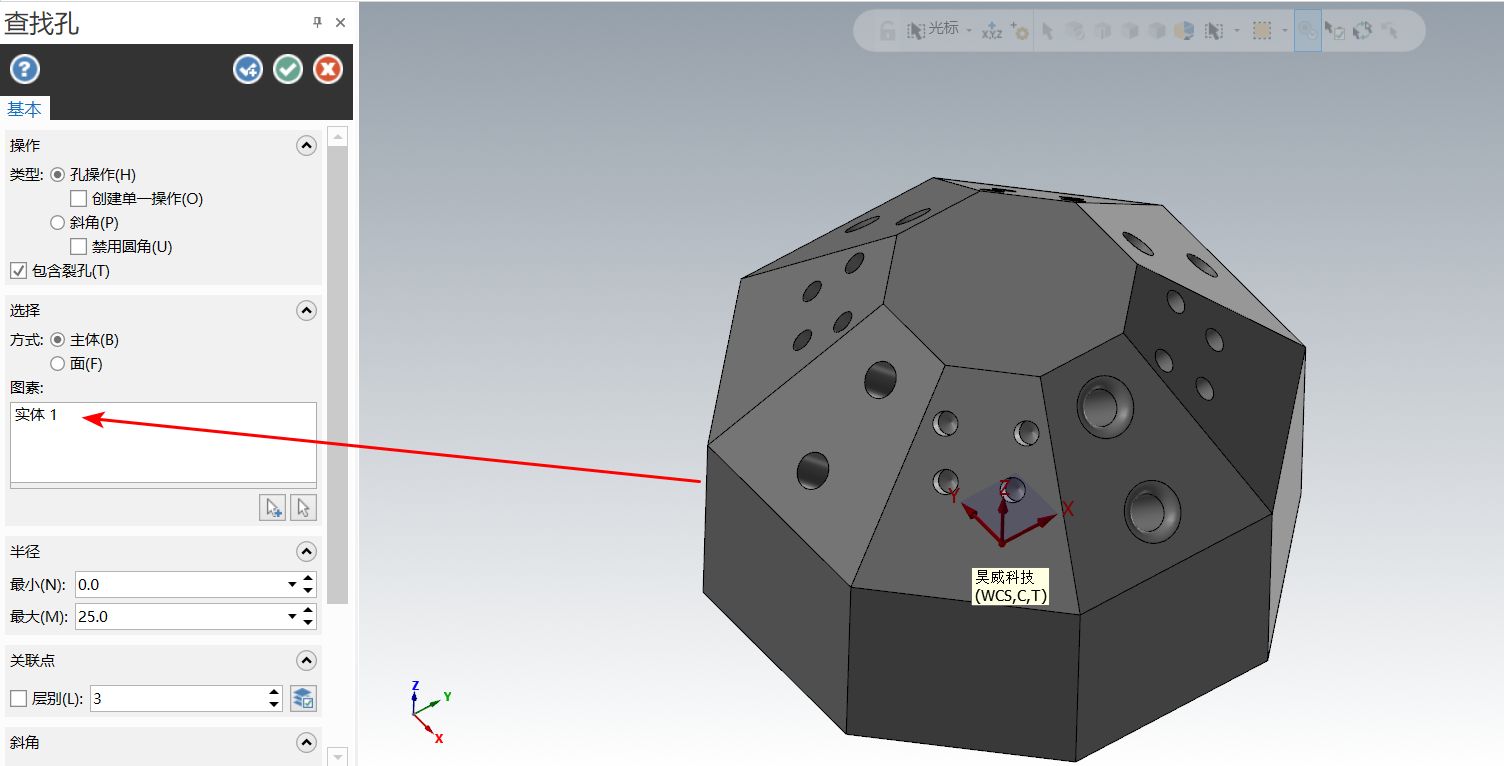

Step2：此处以“实体”方式演示，当“绘图区”只存在一个“实体主体”时，在此将会自动拾取该“实体主体”；

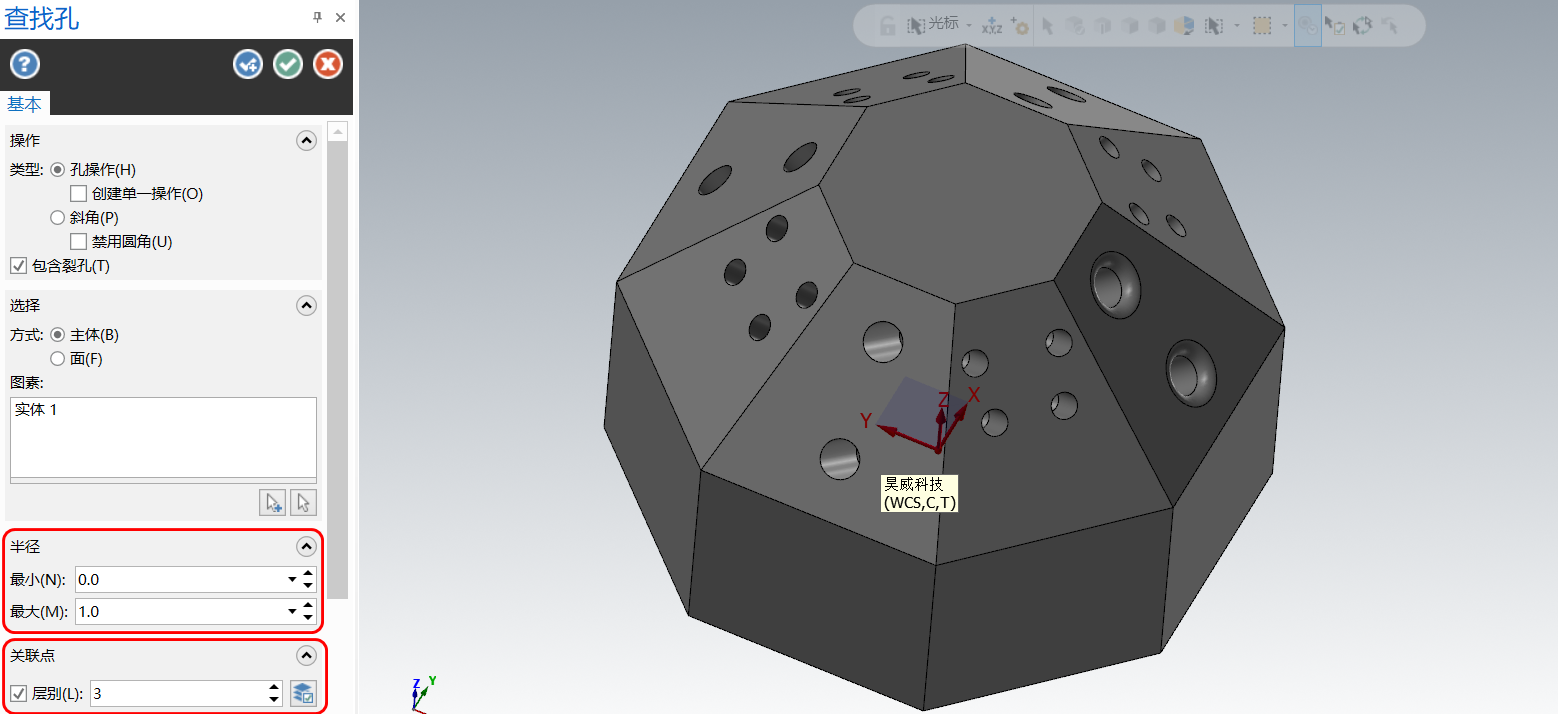

Step3：在此能可依照“半径”限制检测范围，勾选关联点“层别”选项并指定层别，完成参数设定后点击“确定”按钮；

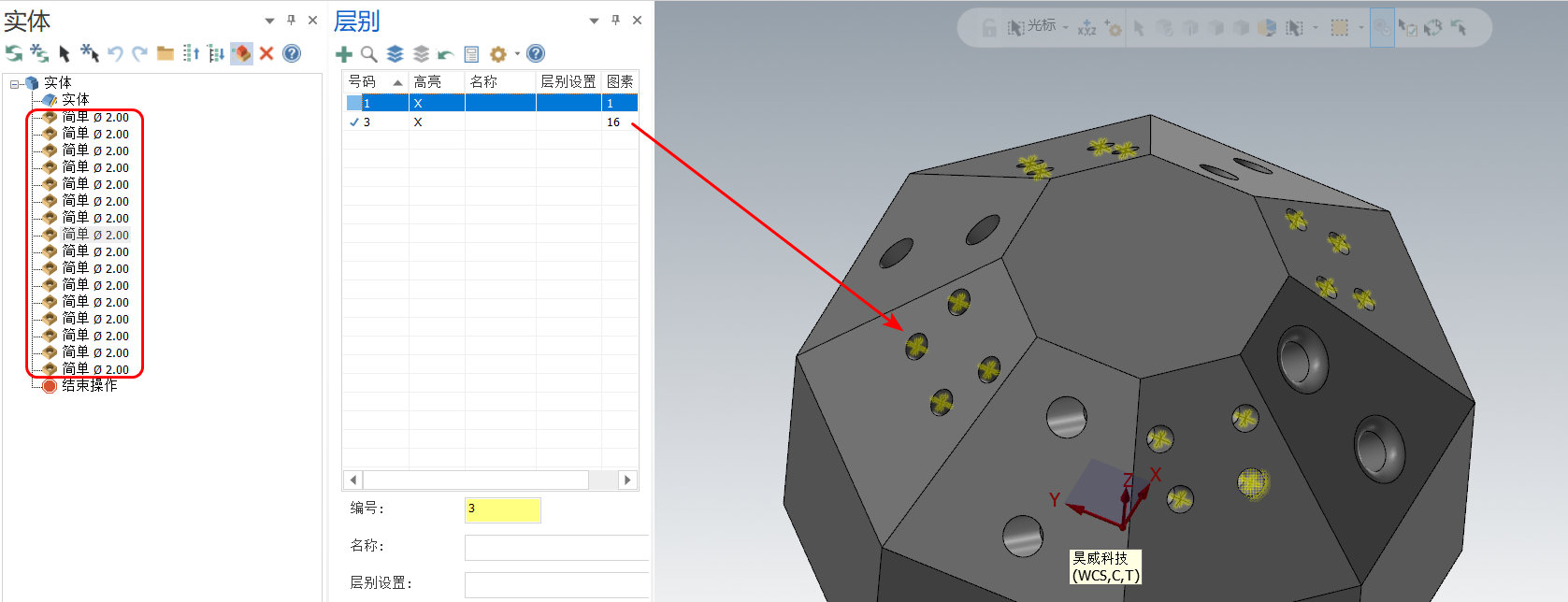

此时半径小于1MM的孔特征，已被添加至该实体操作，同时“关联点”被指定层别保存，可通过层别管理器实现快速管理；

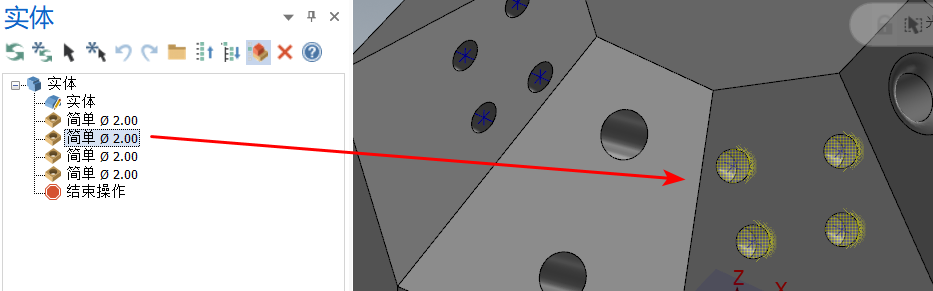

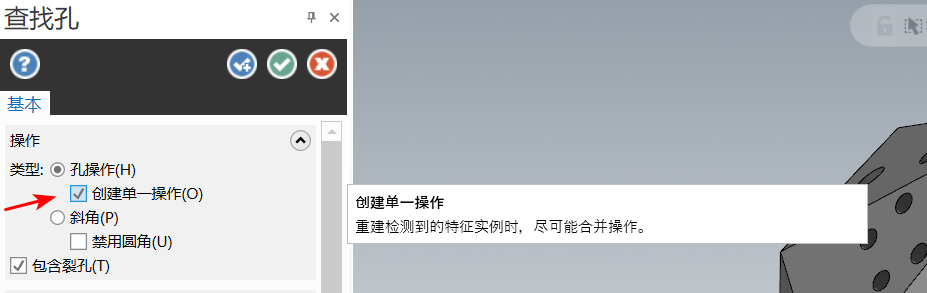

Step4：勾选“创建单一操作”选项后，会尽可能合并生成的操作；

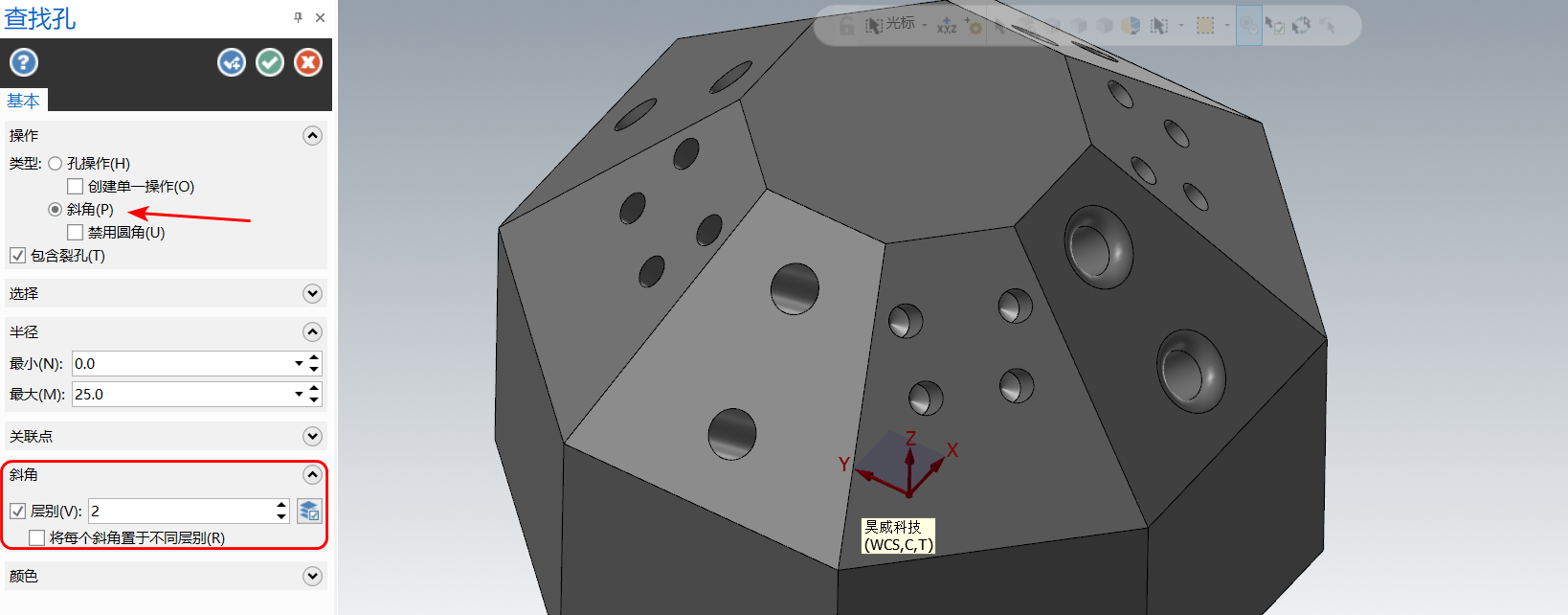

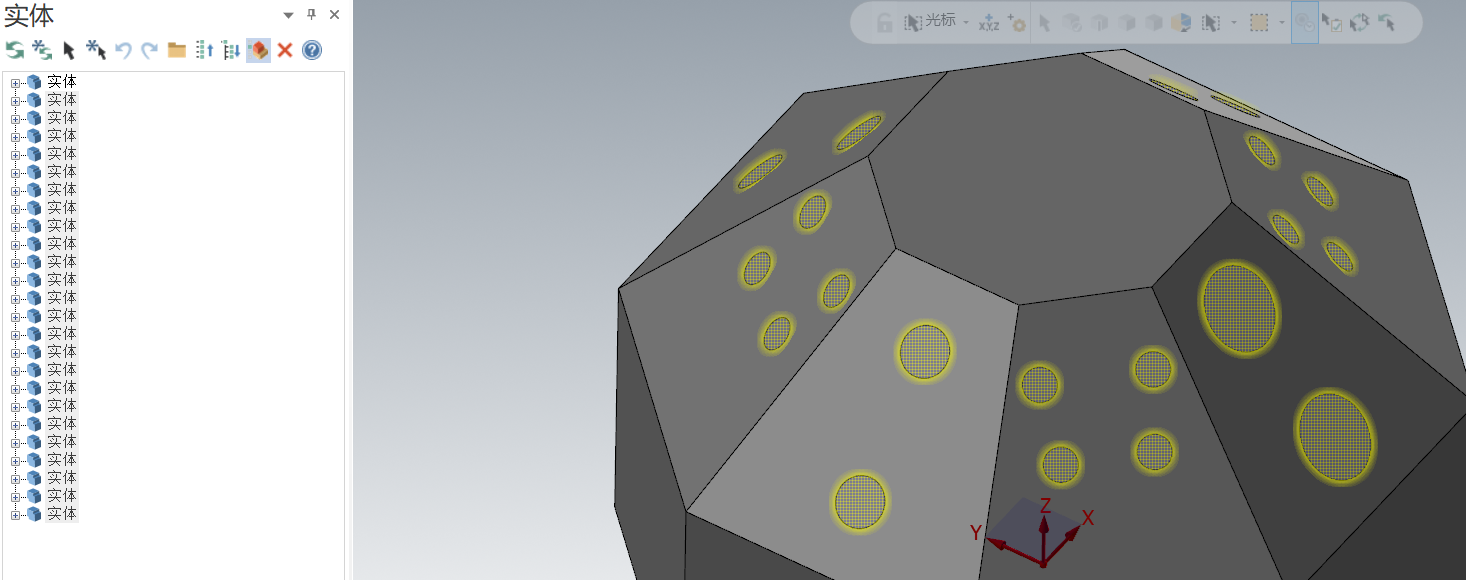

Step5：当操作类型切换为“斜角”时，会将所检测到的“孔特征”单独创建“实体主体”，同样可指定层别来保存，完成参数设定后点击“确定”按钮；

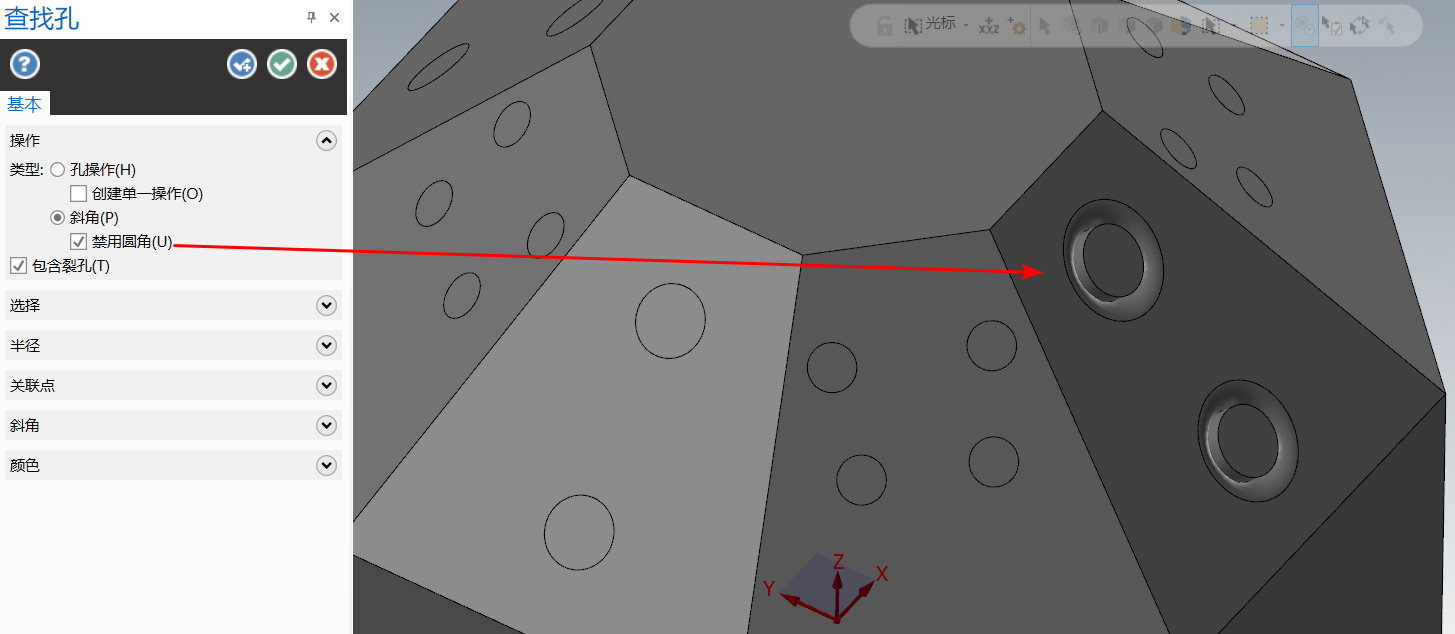

Step6：勾选“禁用圆角”选项后，此时创建的“实体主体”中会将圆角忽略。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
