通道专家 Port Expert

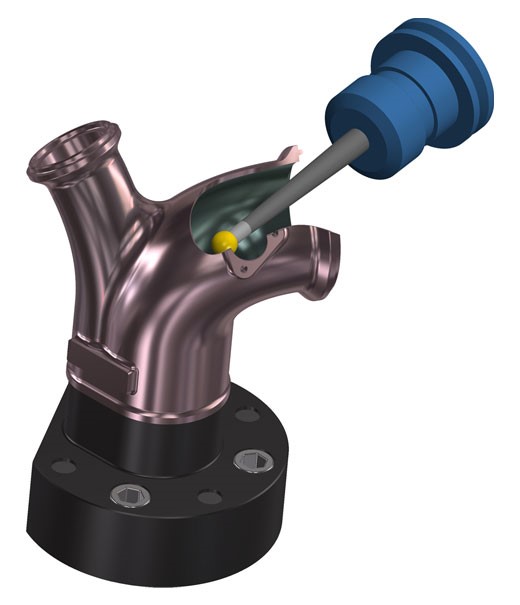

通道专家插件是为气缸进气管、复杂管道、深孔等复杂特征专业定制开发的多轴加工解决方案。

Mastercam 通道专家 - 腔道零件加工解决方案

  Port Expert 通道专家插件是为气缸进气管、复杂管道、深孔等复杂特征专业定制开

  发的多轴加工解决方案。

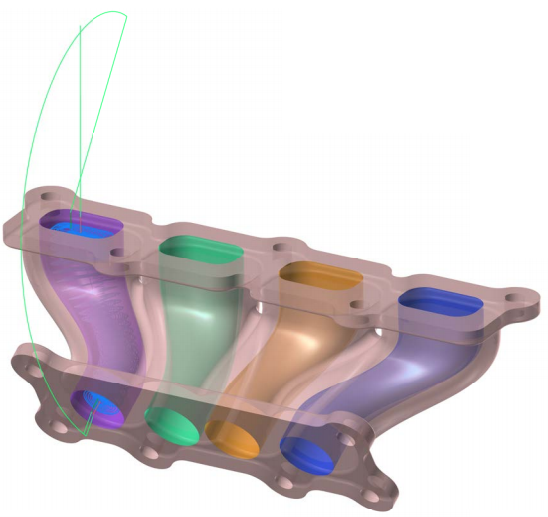

  通道专家插件基于曲面/实体特征，精准、高效的生成刀具轨迹，在减少加工过程中的

  非必要移动轨迹的同时，保证加工过程的有效性，最终得到高加工质量的表面特征。

  适用于气缸端盖、赛车、发动机引擎、航空航天等领域的管道及类管道零件的生产制

  造。

Mastercam 通道专家的功能特性

加工特征包含多曲面拼合、铸造件、整体毛坯等特征，仅需要简单选取加工特

征、设置切削刀具及参数，就可以快速创建加工轨迹，优先输出定轴加工

输出，支持4轴、五轴输出方式。

粗加工

优先采用定轴加工方式、剩余区域采用多轴加工方式；支持通道两端单独/同时精

准粗加、准确预留加工余量；两端分步加工，中间无缝过渡、完整衔接加工轨

迹；支持基于加工特征的动态加工、偏置加工；支持多种进刀控制方式，安全有

效。

精加工

优先采用定轴加工方式、剩余区域采用多轴加工方式；支持平行和垂直于加工特

征的两种精加工方式；两端分步加工，中间无缝过渡、完整衔接加工轨迹；根据

                                                                                                         加工特征，自动生成柔顺安全的退刀轨迹、衔接轨迹。
