制造智库【第9期】丨航天支架

大家好！欢迎来到本期的制造智库。在本期讲解中，我们将探讨一个具有鲜明特色的零件——航天支架。作为航空航天设备中的重要组件，航天支架不仅结构复杂，而且大多设计为镂空形式，这对其加工技术提出了更高的要求。今天，我们将深入了解这种特殊镂空结构的加工工艺，探索其背后的技术细节。

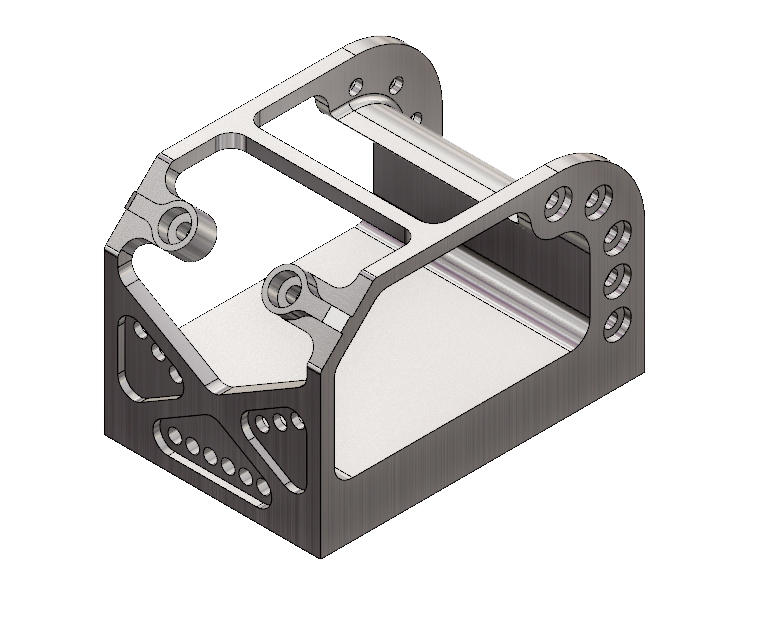

加工零件：航天支架

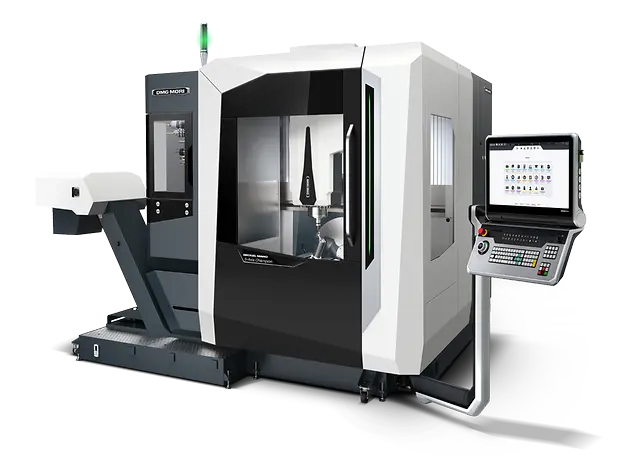

设备：五轴立式加工中心

毛坯材质：6061铝合金

6061铝合金是一种常用于建筑和工业的合金，它具有中等强度、良好的焊接性和抗腐蚀性，因此被广泛应用于制造卡车、船舶、机械零件等。此外，6061铝合金还具有优异的加工性能，可通过多种方法加工成各种复杂形状的零件，以其出色的综合性能成为了许多工业领域的首选材料。

夹具：LANG牌虎钳配装咬痕夹持钳口

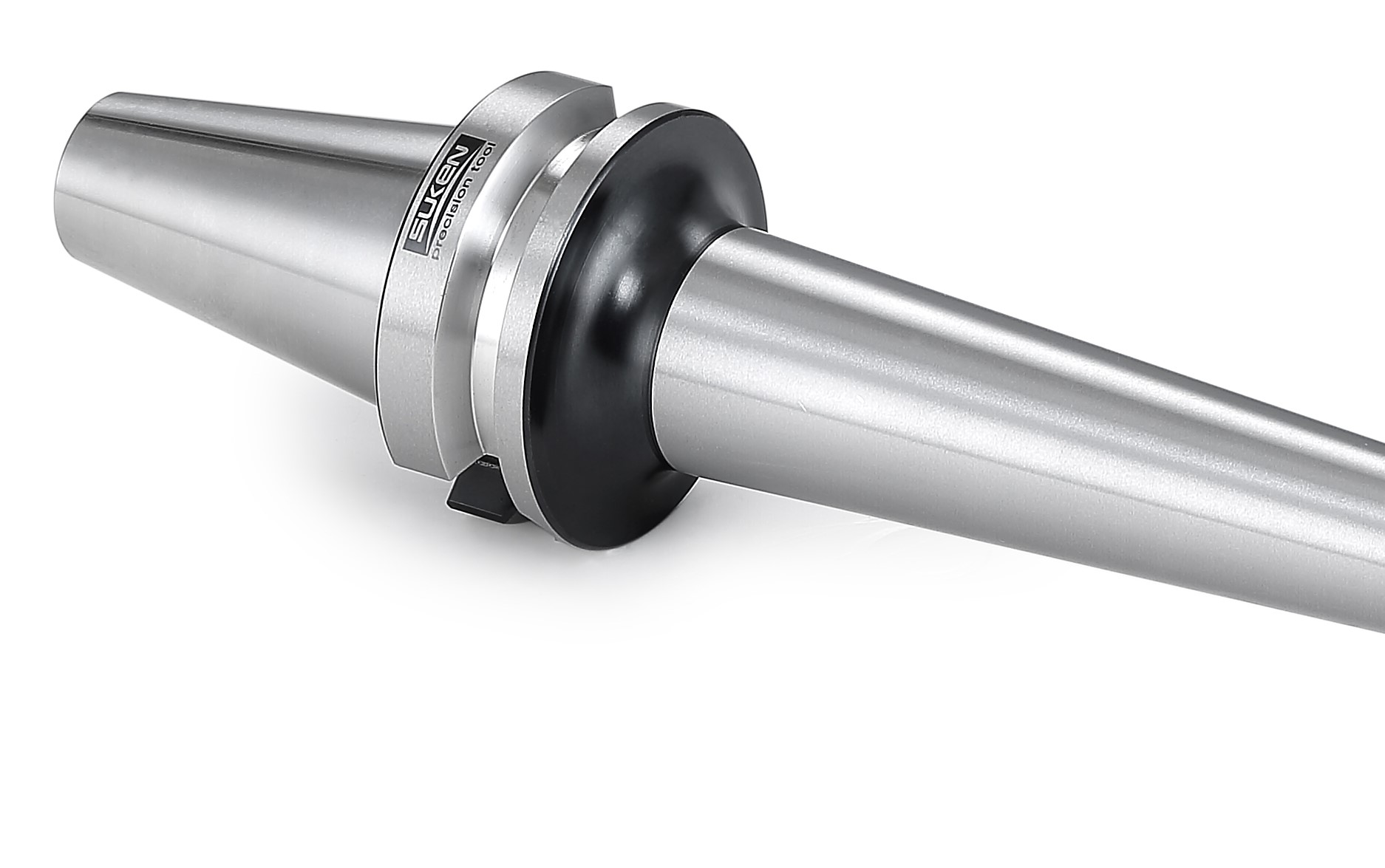

刀柄：后拉式刀柄

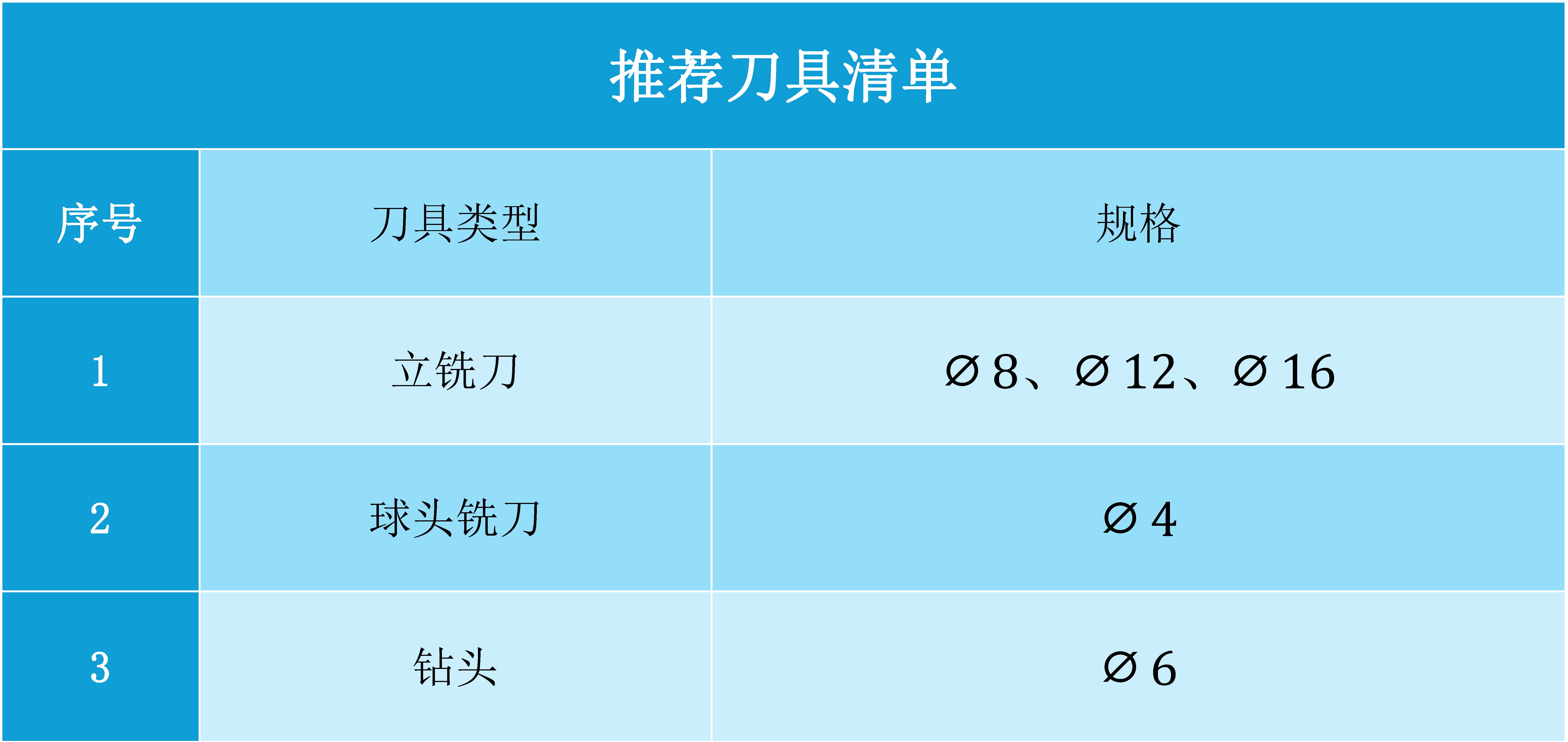

刀具:

工艺加工步骤：

工艺加工分析：

根据零件的具体特性，选择合适的加工工艺是确保加工质量和效率的关键。例如，在本期的案例中，我们采用了针对单一特征的加工方法。

为了解决零件在具有悬空部位时可能出现的震颤问题，我们采取了一种分步骤的加工策略。具体来说，我们将整个零件分解为几个主要特征区域，并优先加工那些容易发生震颤的部位。这种方法不仅有助于减少加工过程中的震动，还能逐步完善零件的整体加工。

通过这种精心安排的工艺路径，我们能够有效地控制和减轻因加工引起的应力集中，从而显著降低零件变形和断裂的风险。

疑问解答：

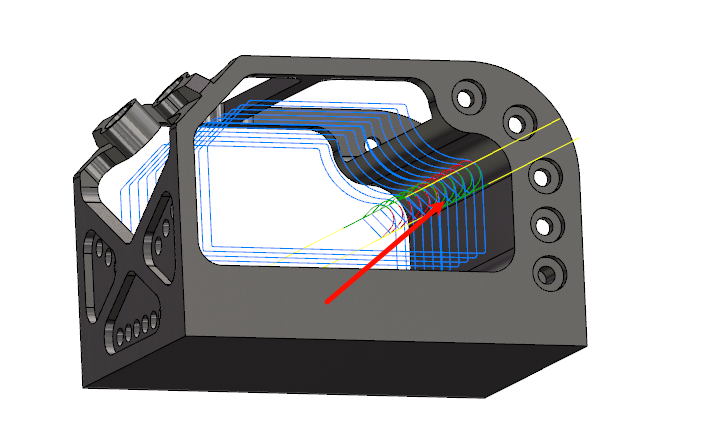

问题1：在通过径向分层精加工零件内部时有震颤现象产生,如何解决？

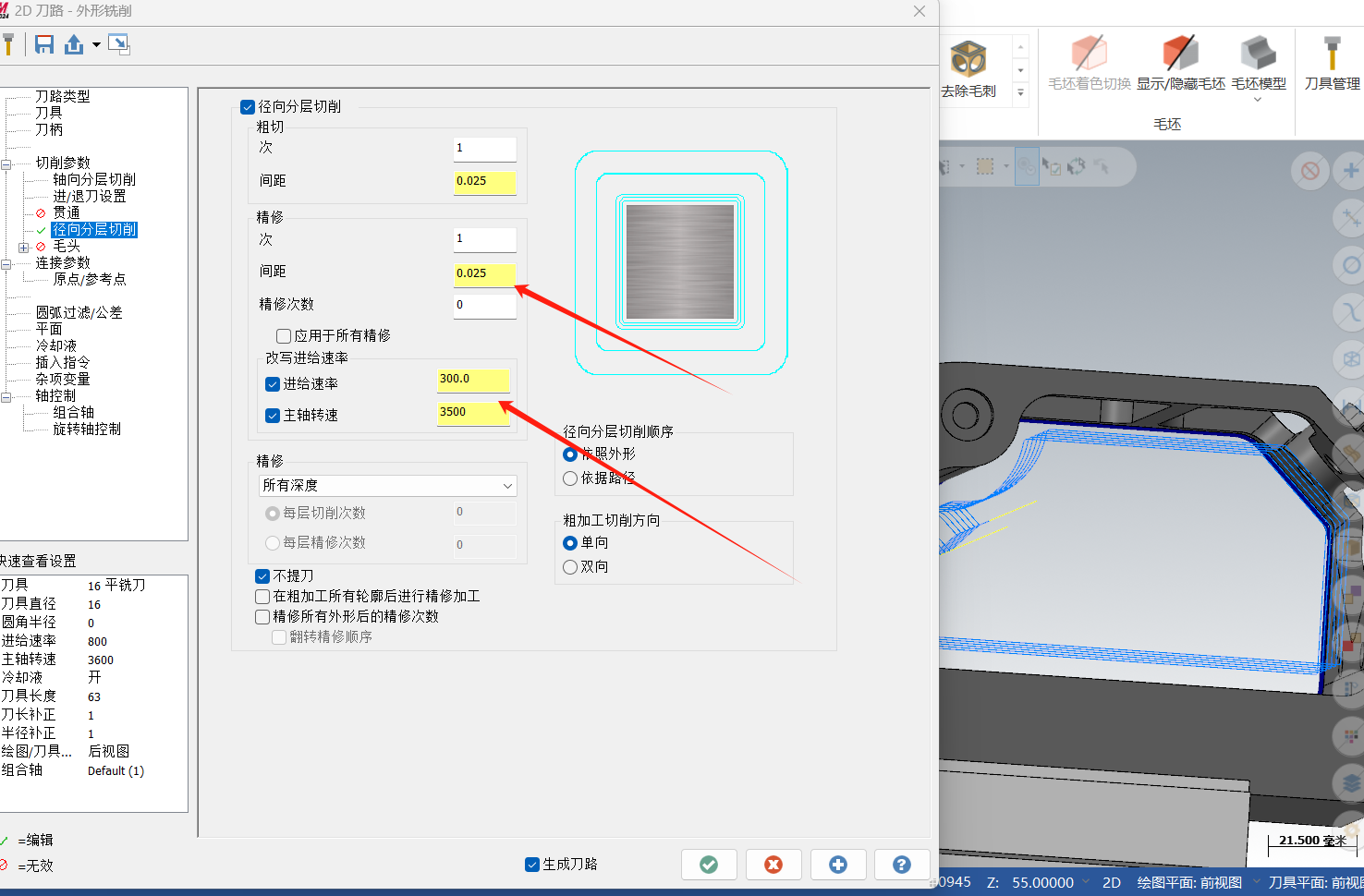

答：在使用径向分层精加工时可以将“改写进给速率”选项打开，最后一层刀路轨迹设定较小的余量和进给，便可缓解薄壁特征加工过程中的震颤现象。

问题2：在零件两面进行接刀时由机床摆轴精度所产生的接刀痕迹，如何处理？

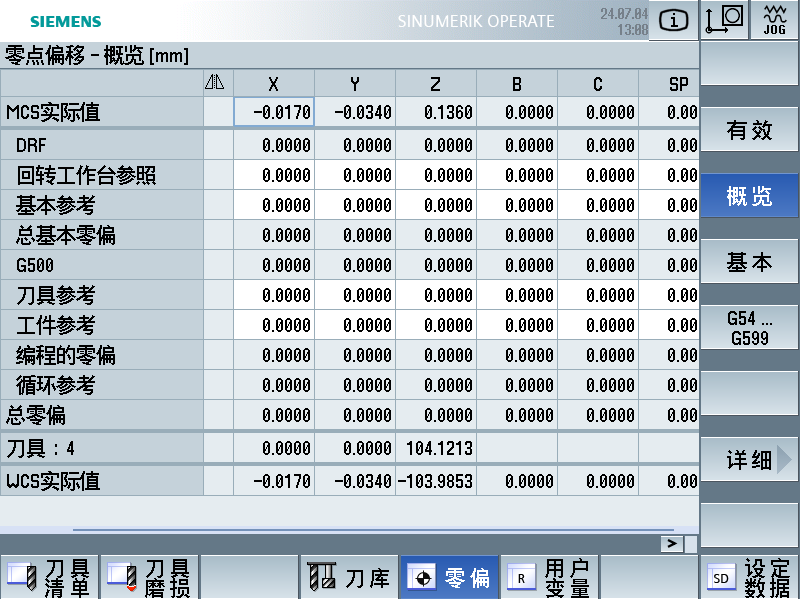

答：半精加工时使用千分表测量接刀痕迹的高度，精加工时通过修改机床坐标系偏置来改善接刀痕的问题。

加工工艺介绍视频：

感谢您阅读本期技术文章！如果您有任何疑问或需要进一步了解，敬请持续关注“Mastercam 昊威科技”公众号。
