在应用2D外形策略来创建刀路轨迹时，如所选的加工串联为3D图素，此时外形策略将会激活“3D外形”铣削方式，应用该方式可以实现一些较为简单的3D特征加工。

此外，同时激活的还有“3D倒角”铣削方式，其简便的操作流程与“2D倒角”相似。Mastercam的外形策略提供了简便、稳定、多用途的编程思路，可以帮助您高效、便捷的完成刀路轨迹创建。

演示软件版本为 Mastercam 2023

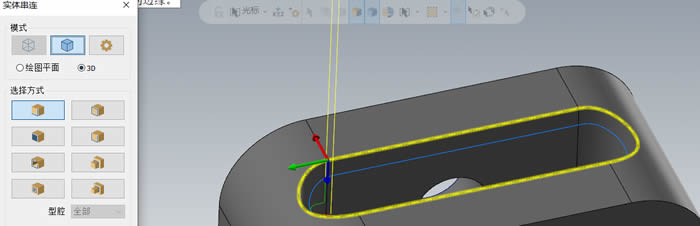

Step1：在此所选加工串联为“3D图素”；

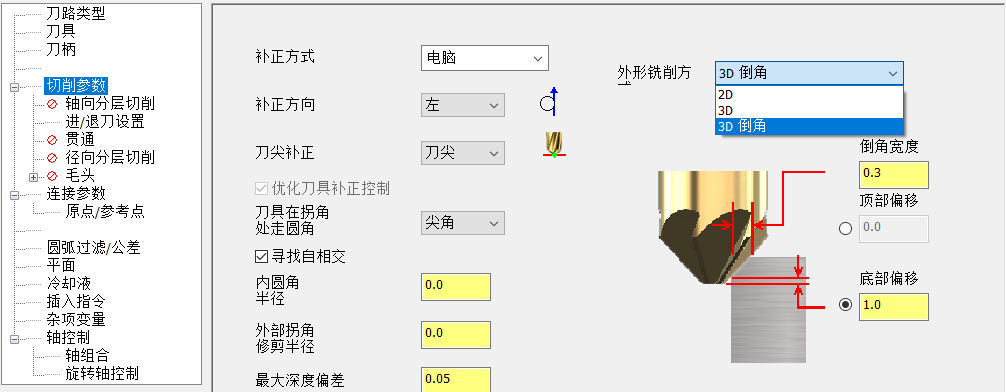

Step2：将外形铣削方式切换为“3D倒角”并根据需求完善相关参数；

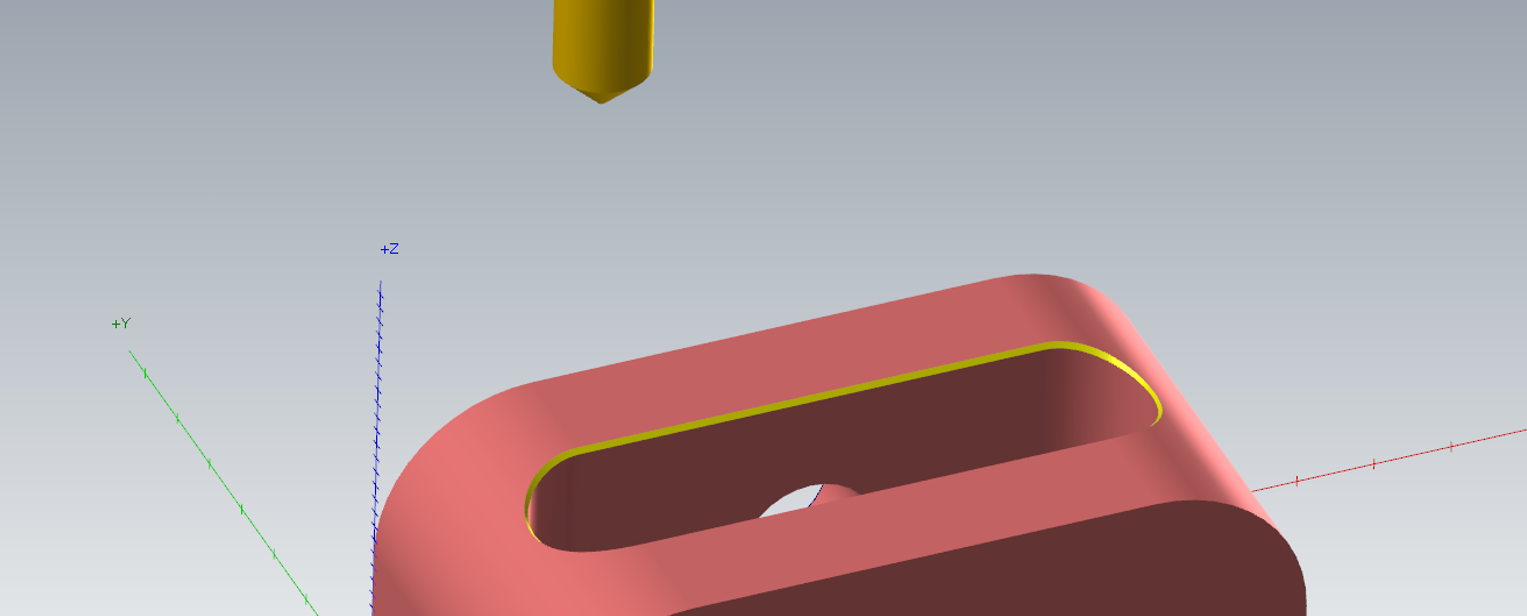

Step3：将创建的3D倒角进行实体仿真验证。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
