在 Mastercam 软件“车削”环境中依照实体模型来创建刀路轨迹，意味着当您在生成车削刀路轨迹时，不再需要事先对模型进行2D线框的提取转换。本篇为大家介绍在Mastercam“车削”环境中依照实体模型来创建刀路轨迹的应用技巧。

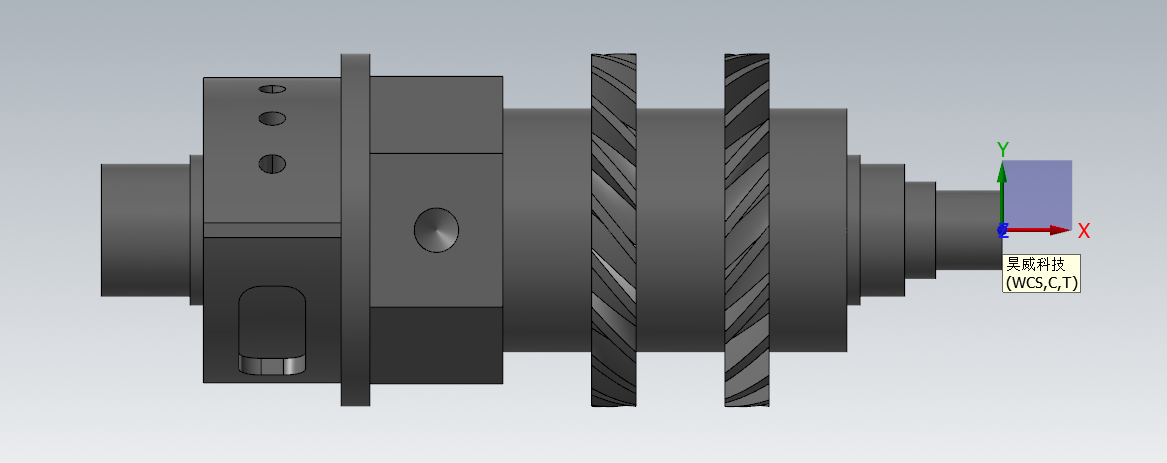

该零件需要先通过“车削”的方式来为之后工序进行备料，我们在编程时面对这种3D的实体特征,该如何去选择加工串联呢？

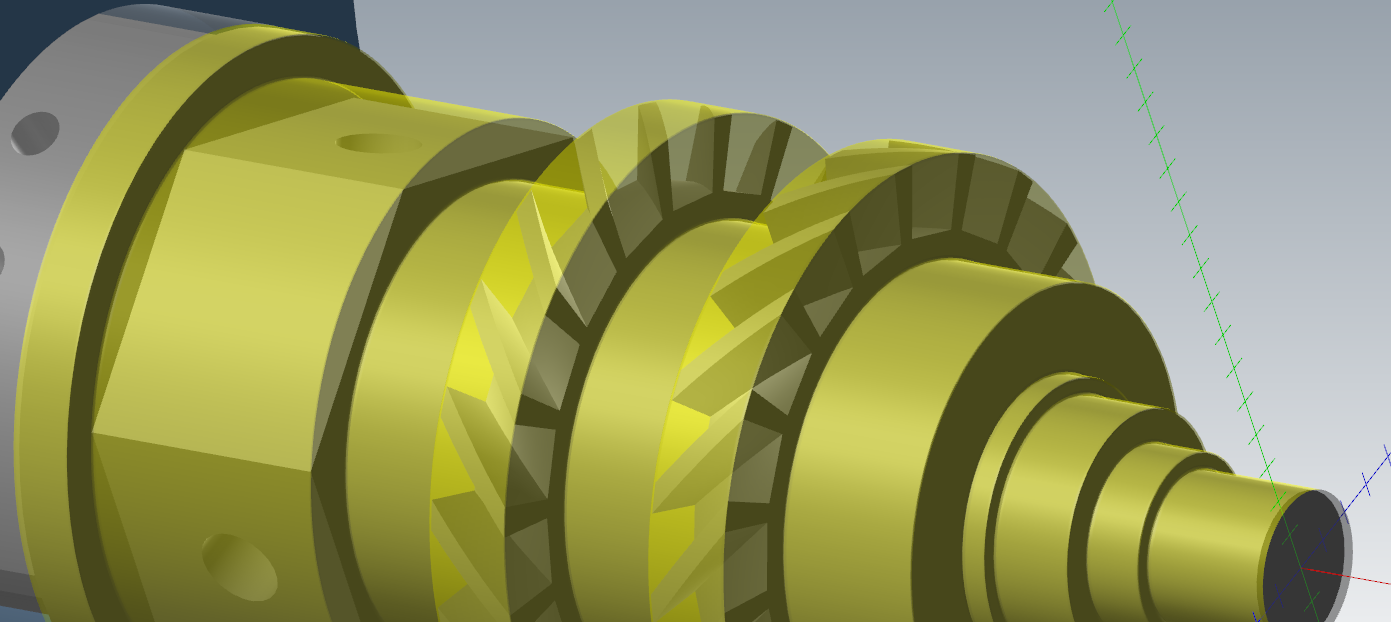

Mastercam 在“车削”环境中有专用的实体串联选择方式，在采用实体编程时，进入实体串联界面，软件会将实体轮廓绕中心轴旋转生成临时车削轮廓，方便拾取加工串联。使用三维实体进行车削编程将不再需要对模型进行2D线框的转换，简化了实体轮廓车削编程流程，提高编程效率。

接下来为大家演示该功能的应用技巧。

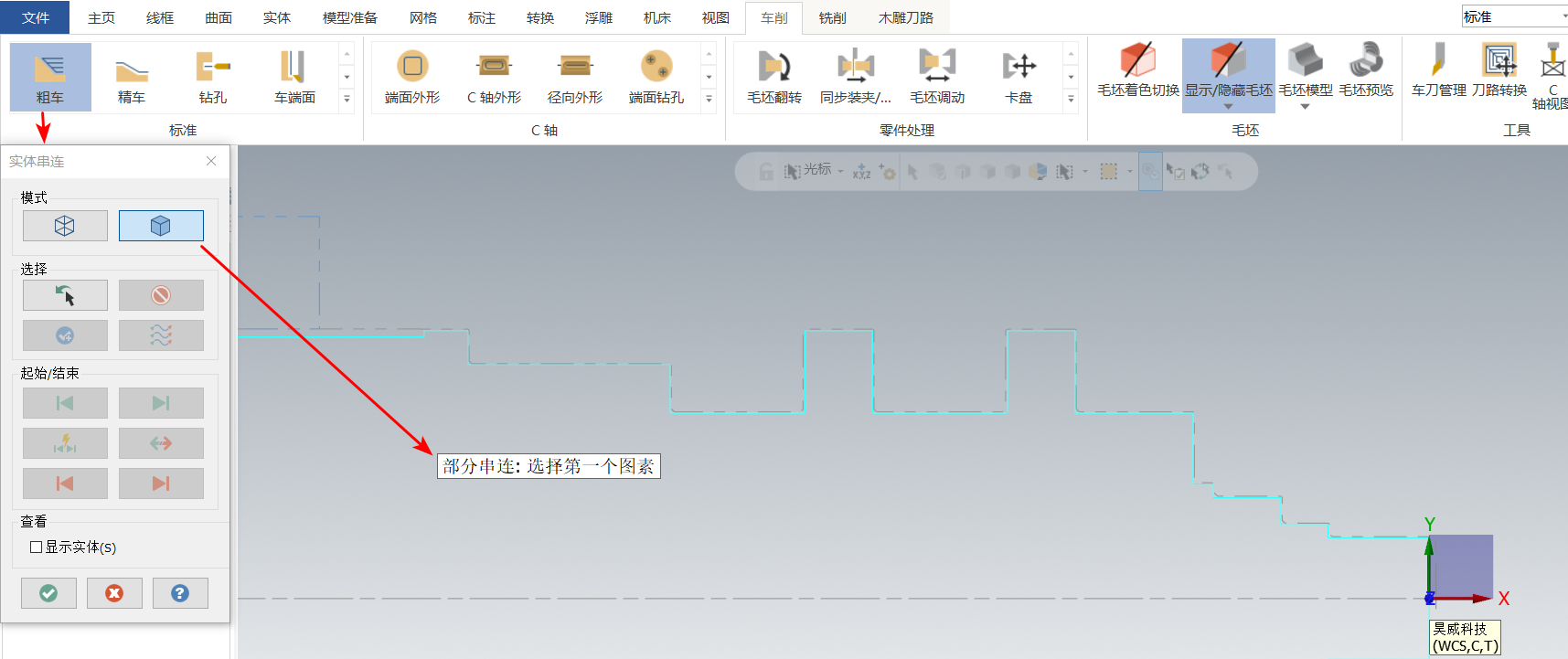

Step 1：此处以粗车策略演示，将选择方式切换至“实体串联”；

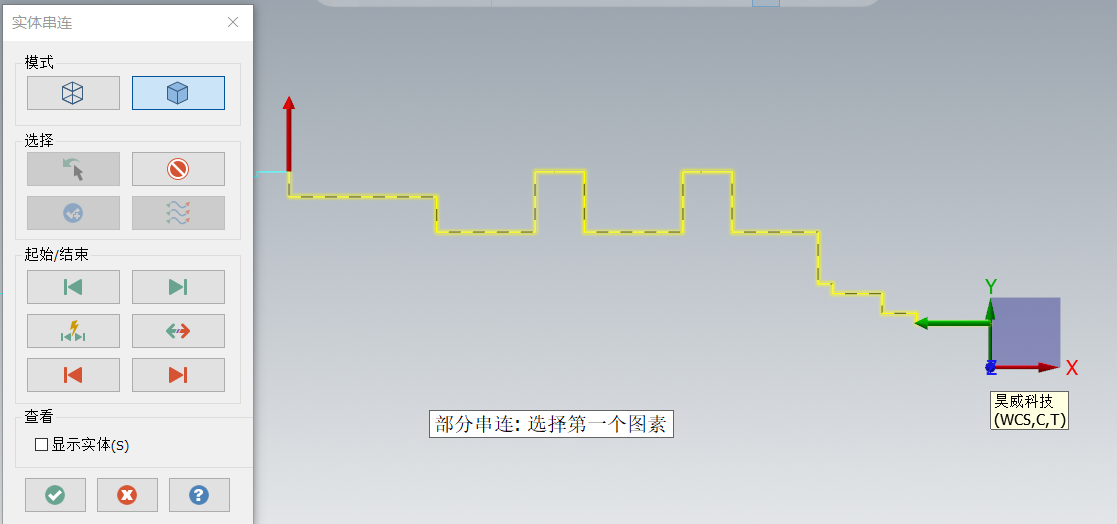

Step 2：通过“部分串联”方式选择我们所需要的加工范围；

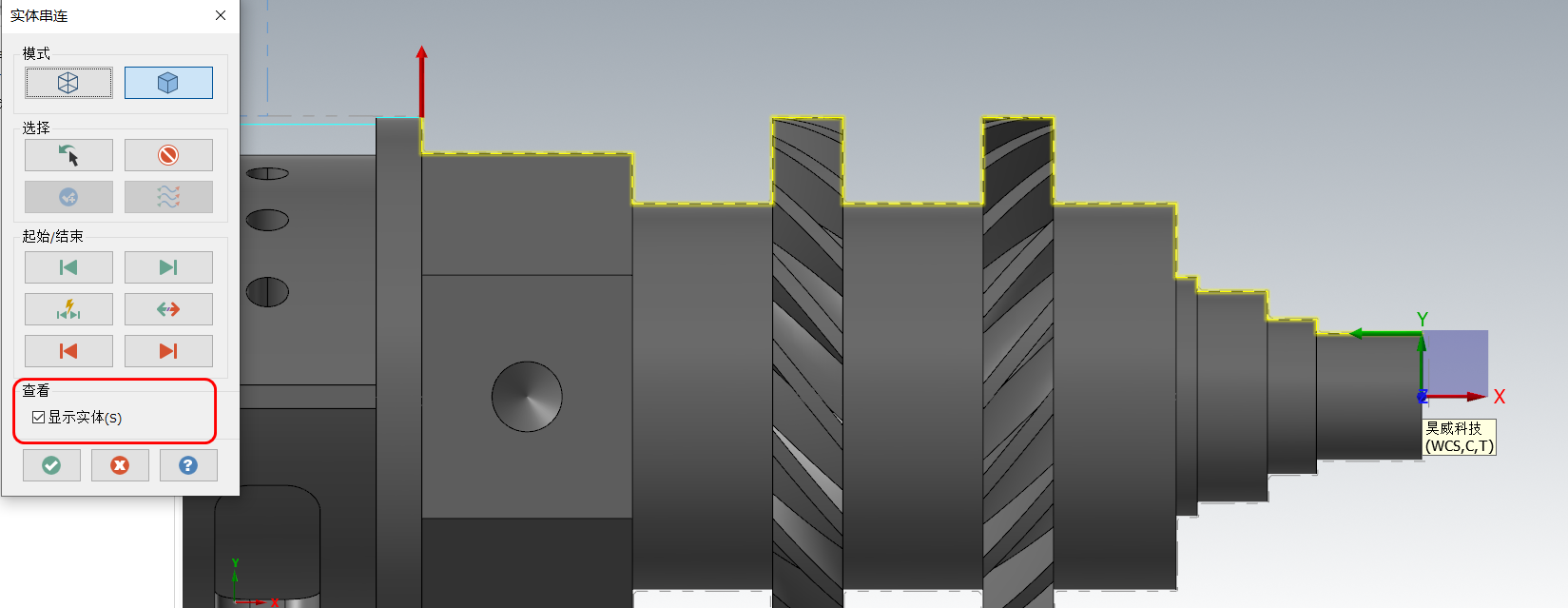

Step 3：勾选“显示实体”即可查看当前的实体模型；

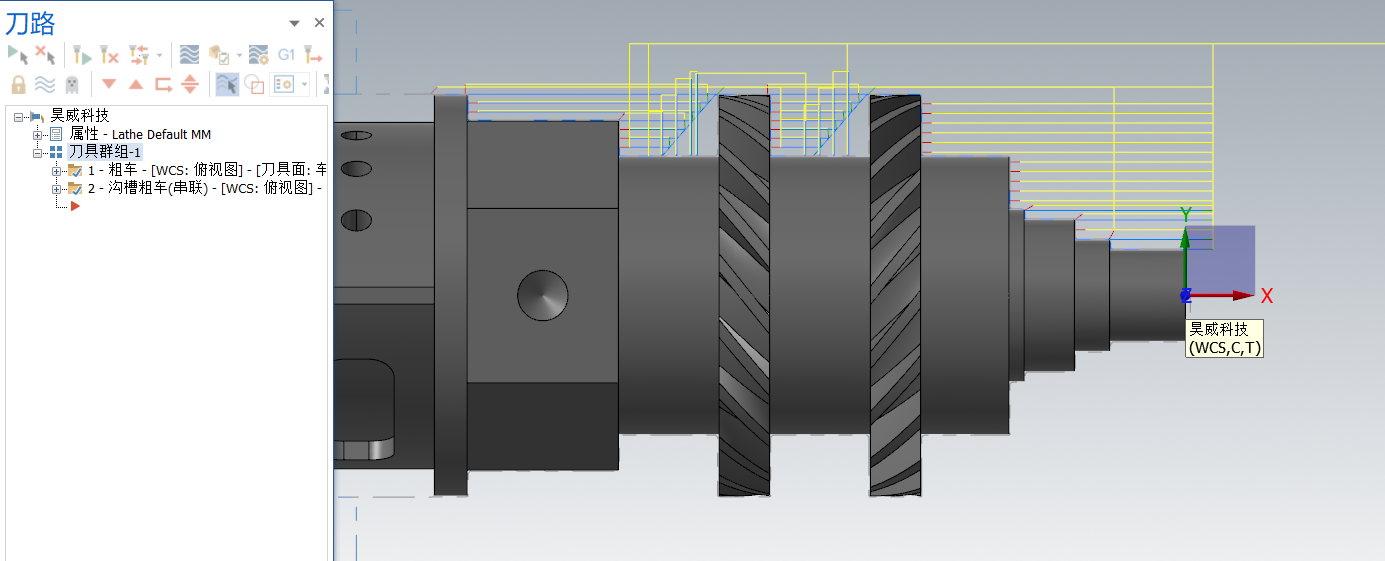

Step 4：对创建的刀路轨迹进行验证。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
