Mastercam 2023 已支持"使用未知基准点创建圆柱"，增强的"基准点定义"功能可以帮助用户更方便快捷地创建"圆柱"，本篇文章为大家介绍Mastercam 2023 "使用未知基准点创建圆柱"功能的增强。

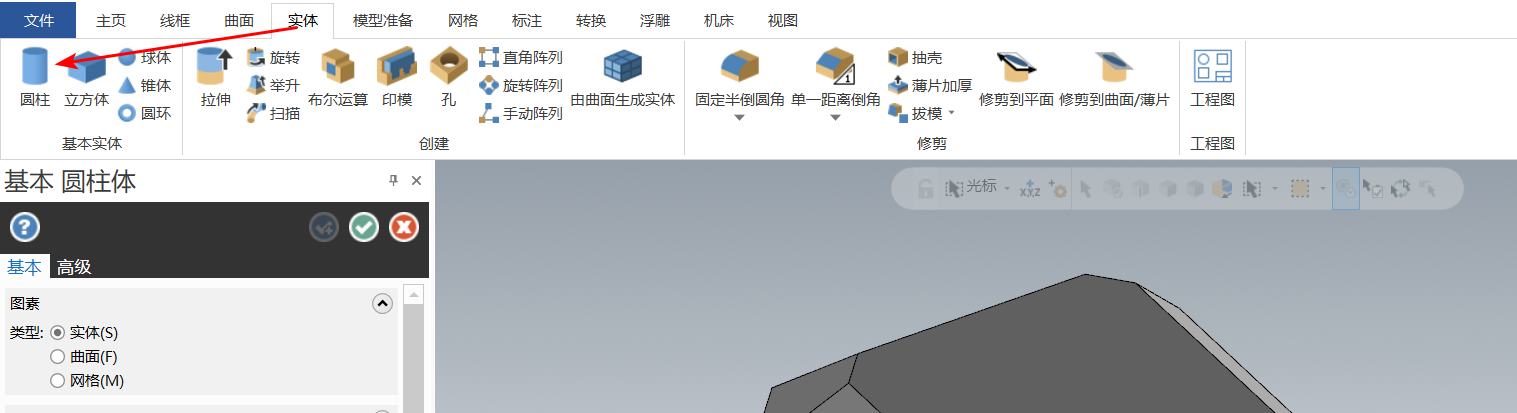

Step1：在“实体”选项卡选择“圆柱”，启用此功能；

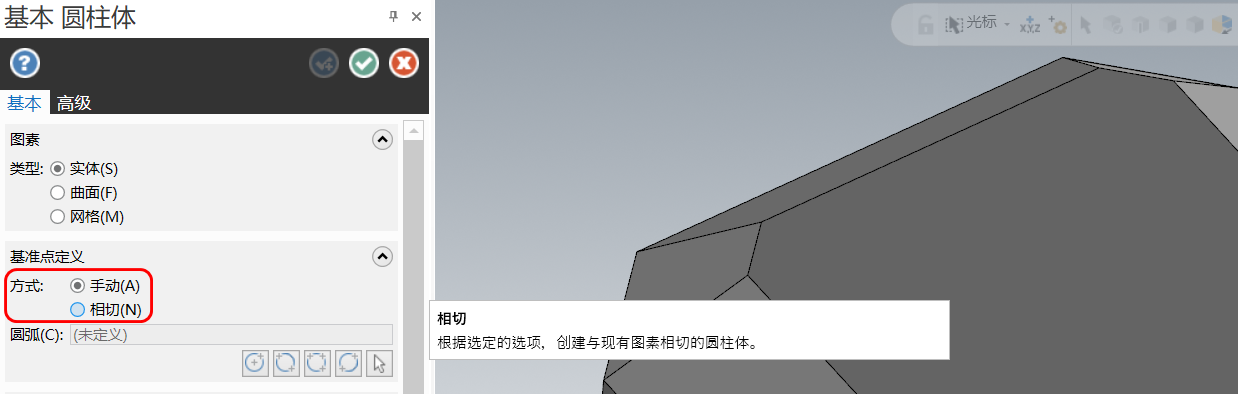

Step2：可根据需求切换“基准点定义”中“方式”选项【此处“相切”方式为Mastercam 2023新增强部分】；

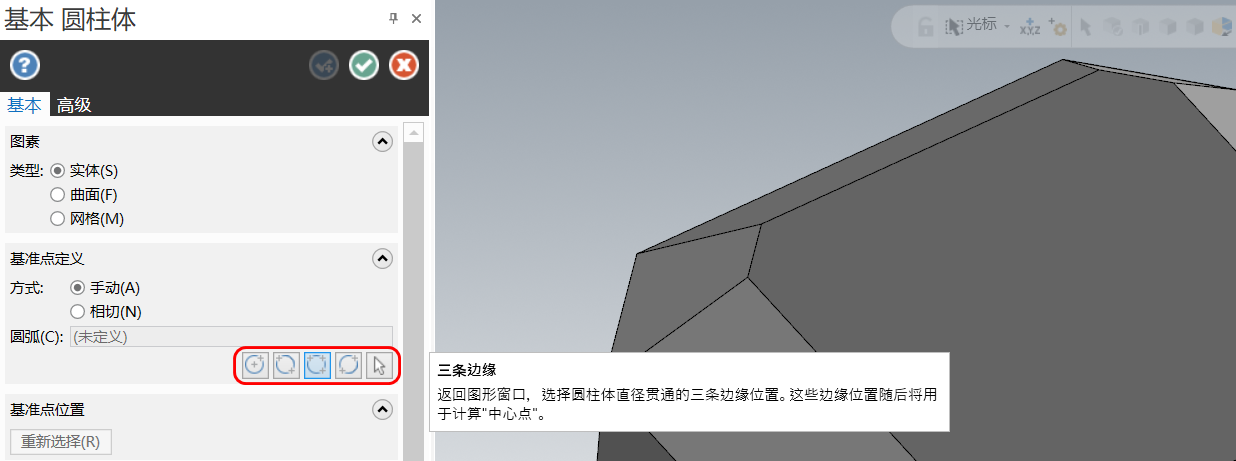

Step3：可根据需求切换“基准点定义”中“圆弧”选项【此选项共包含“中心点”、“两条边缘”、“三条边缘”、“端点”、“图形”五种定位模式】；

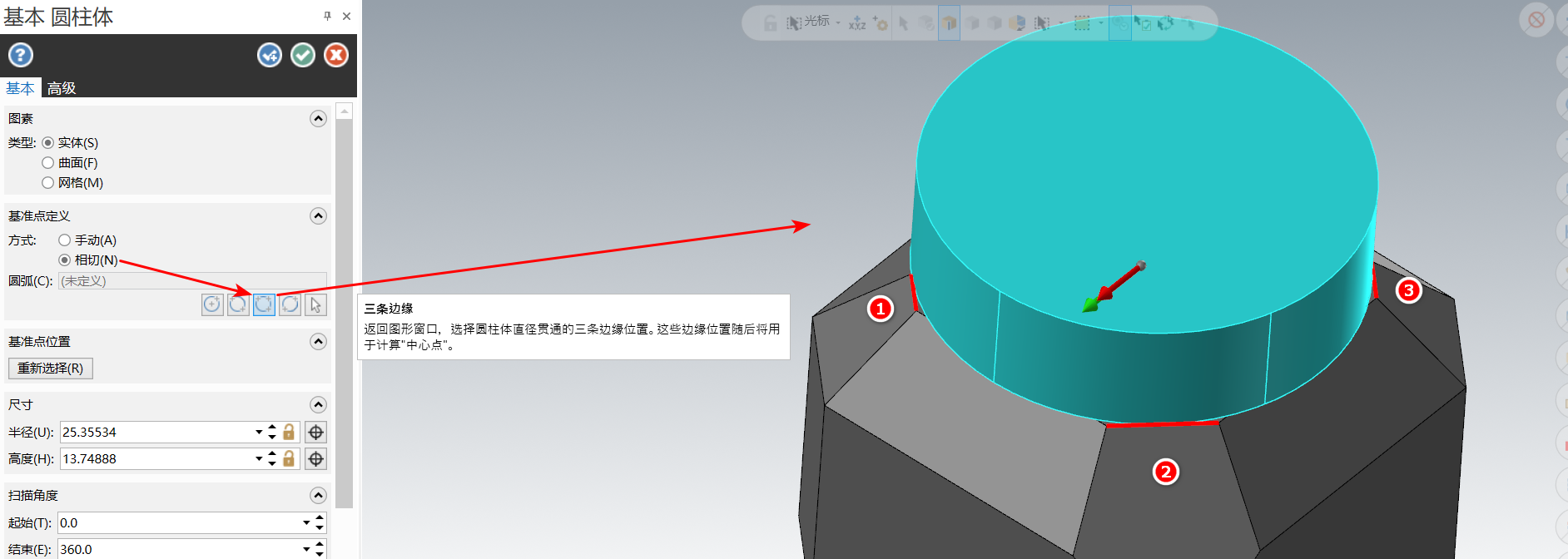

Step4：此处以使用“相切”与“三条边缘”来拾取“三条实体边缘”去定义圆柱基准点进行演示；

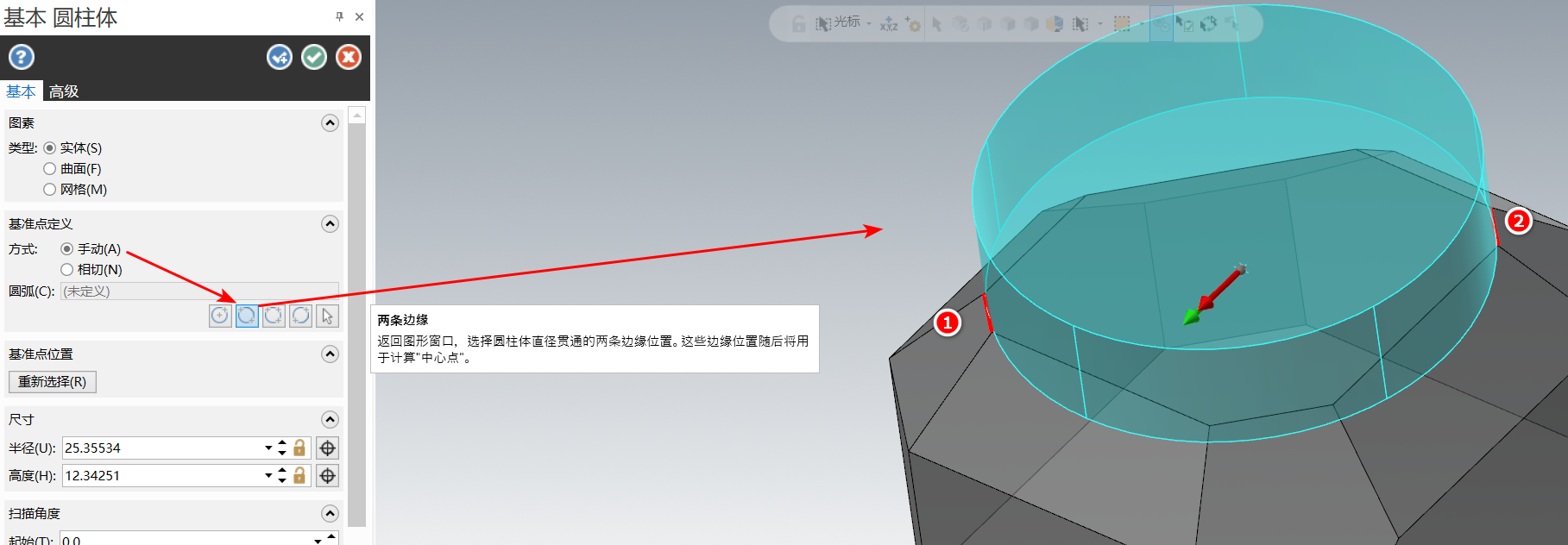

Step5：此处以使用“手动”与“两条边缘”来拾取“两条实体边缘中点”去定义圆柱基准点进行演示；

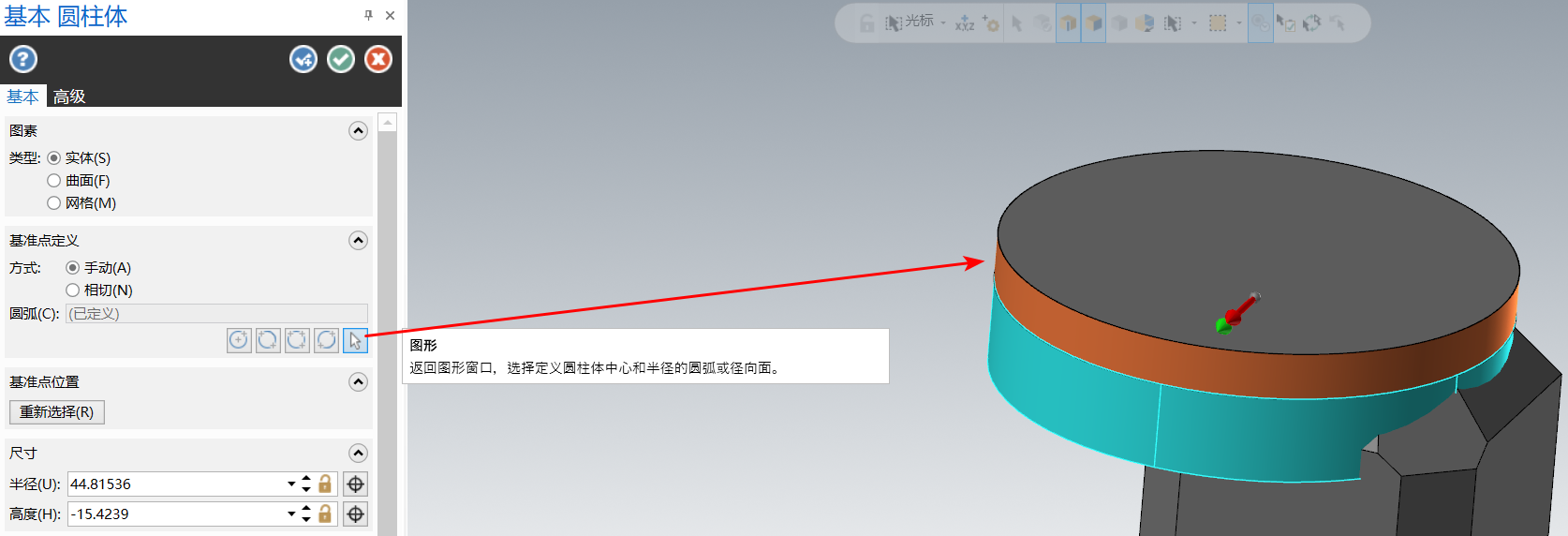

Step6：此处以使用“图形”来拾取“圆柱实体的径向面”去定义圆柱基准点与半径尺寸进行演示。

具体操作步骤已讲完，大家可根据上述讲解进行实际操作，或扫码观看视频学习。
